sketchup怎么绘制曲面屋顶?

SketchUp 2017 Mac
  • 软件版本:16.0.19913 中文简体版
  • 软件大小:135.00MB
  • 软件授权:免费
  • 适用平台: Mac
  • 下载地址:http://dl.pconline.com.cn/download/395347.html
sketchup怎么绘制曲面屋顶?立即下载

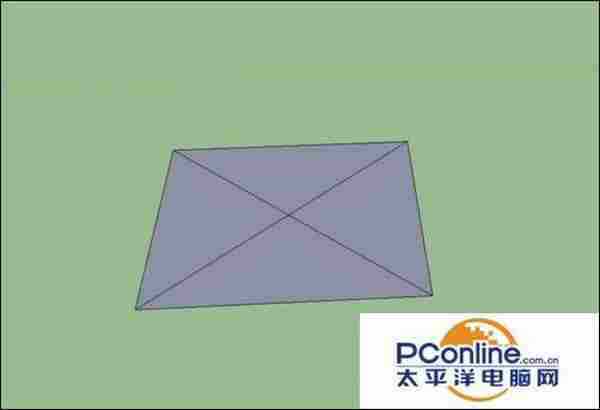

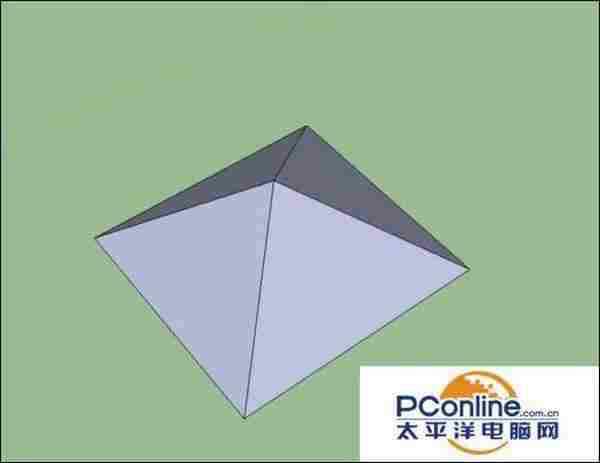

  1、先画出屋顶平面图,用移动复制工具拉屋顶点

sketchup怎么绘制曲面屋顶?
sketchup怎么绘制曲面屋顶?

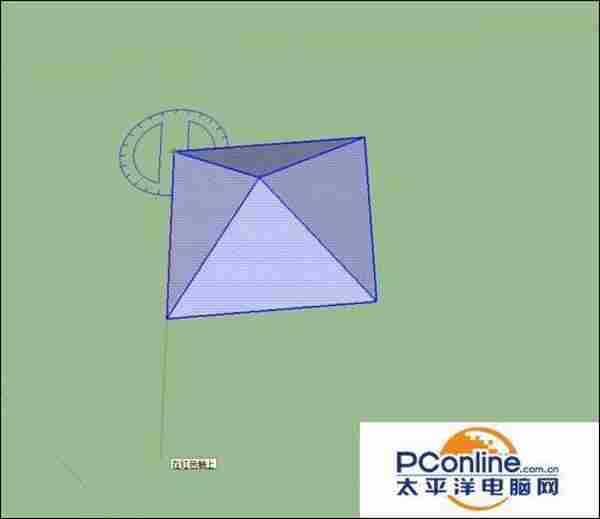

  2、旋转这个模型使面(想要做曲面的那个)的边缘线在红色或绿色轴线上,

sketchup怎么绘制曲面屋顶?

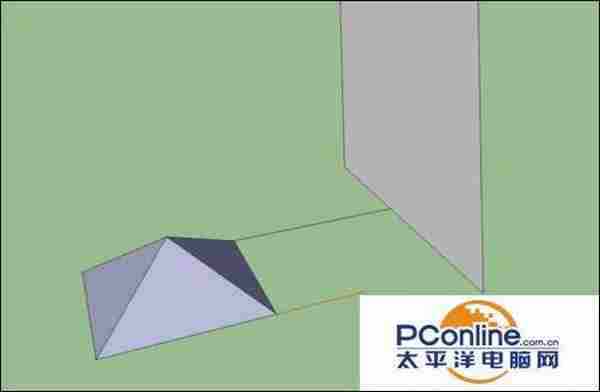

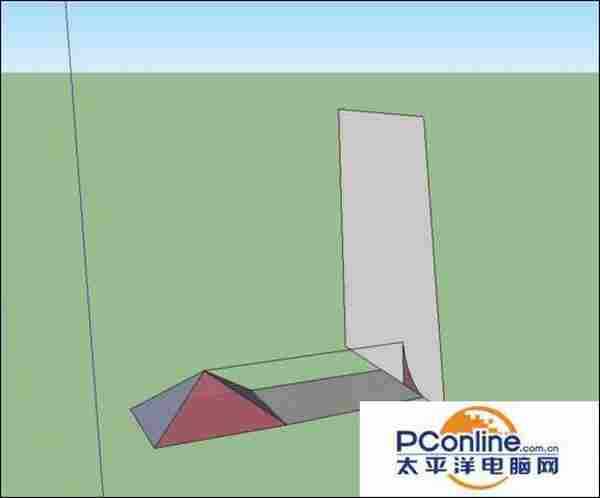

  3、在模型面(想要做曲面的那个面)的垂直方向另起一个垂直面,在该垂直面上画出你想要的曲面屋顶的截面

sketchup怎么绘制曲面屋顶?
sketchup怎么绘制曲面屋顶?

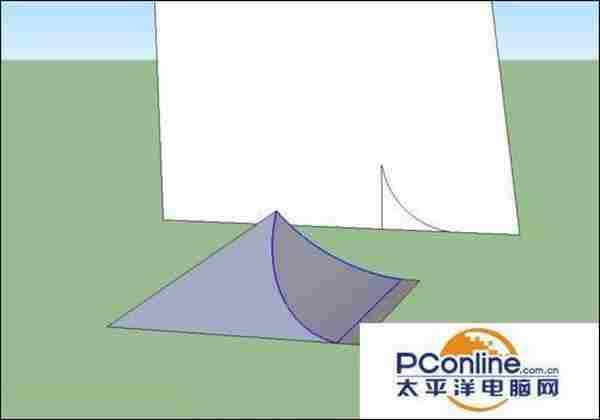

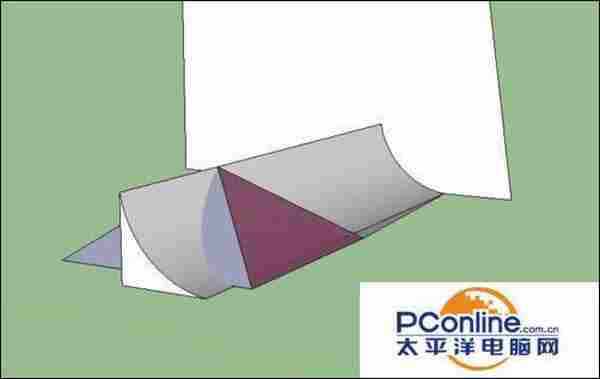

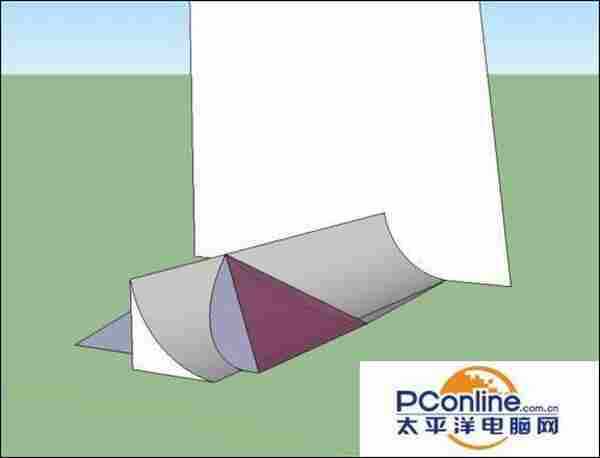

  4、拉伸该截面并与模型交错,右击-交错-与模型,交错的地方会有面,删除多余的面就行了。

sketchup怎么绘制曲面屋顶?
sketchup怎么绘制曲面屋顶?

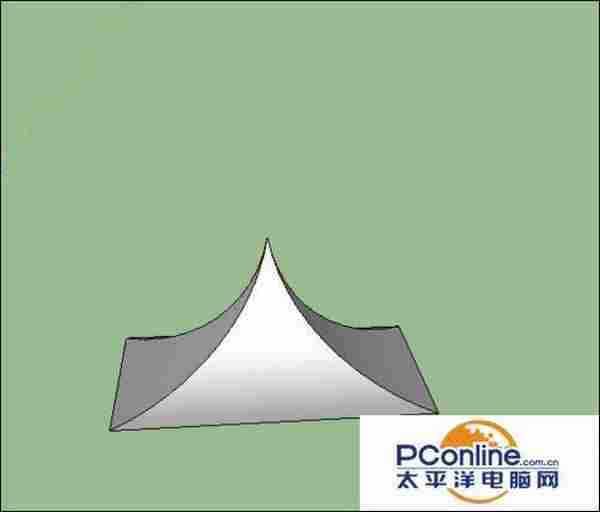

  5、剩下的面也可以按照此类办法,也可以旋转复制。

sketchup怎么绘制曲面屋顶?
sketchup怎么绘制曲面屋顶?

  注意事项:

  1、这种弧形曲面基本都是用交错的办法。

  2、记得旋转面使其在轴线上。
