CorelDRAW制作美丽的心型立体人像挂坠

　　如果你正在使用Corel DRAW做图，突然灵感一来某部分需要来点立体感给自己的创意添加一些效果，从而更好的表达创意的最终意图!

　　说起立体很多人就会立刻联想到3DMAX、MAYA之类的大型三维制作软件，诚然它们是极为优秀的、功能也是极为强大的，当然学起来也是极为费劲的，我们有时候不可能为了一小部分的立体感，动扎就去动用那些庞然大物，为了不让那一纵即失的灵感在频繁的建模、贴图、材质、转换、输出、导入等繁琐的过程中消磨殆尽，还是看看Corel DRAW能为我们做些什么吧!(见图1)

　　这副图很简单，大家一看就能够明白本人的用意，呵呵……不多说了，开始做吧!

　　Coreldraw的立体拉伸分位图和矢量图两种，在这里用到是位图立体拉伸，至于矢量图立体拉伸，由于倒角功能太单一在这就不解释了，其操作步骤类似。

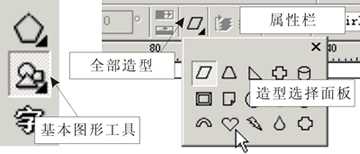

　　首先使用Corel DRAW工具栏的Basic Shapes(基本造型)工具，在绘图区绘制一心型(见图2)，

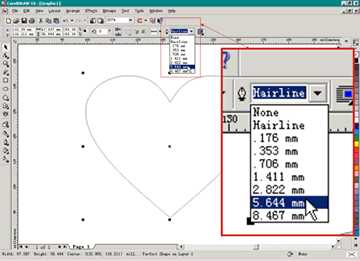

　　在属性栏内的OutlineWidth(轮廓宽度)参数栏内将其轮廓宽度设置为5.644mm(也可以随意)(见图3)

　　，这时心型的轮廓虽然加宽了，但仍然是轮廓，也就是说只有把轮廓转为物件才可以做位图拉伸，单独的轮廓是不行的。

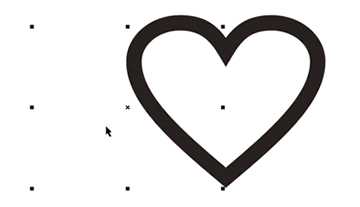

　　按键盘快捷键Ctrl+Shift+Q或者在Arrange(安排)菜单内选择Convert Outline To Object(将轮廓转化为物件)选项将心型的轮廓进行转化，(注：当轮廓转化为物件后，原来的轮廓仍然以不可见状态隐藏在其物件后面，需要将其删除，不然以后可能会出现意想不到麻烦)。将心型挪至一旁，再点击原来的地方就可以选中它了(见图4)，

　　之后按Delete键将其删除。

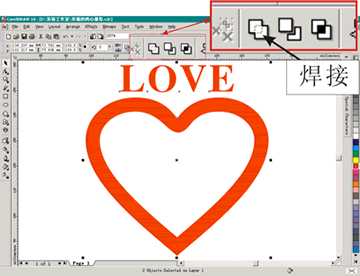

　　使用文字工具在绘图区输入英文"LOVE"，调整心型以及"LOVE"的字体、大小如图，双击工具栏的选取工具，选中所有物件，并填充为红色，点击属性栏内的焊接图标，将其焊接在一起(见图5)。

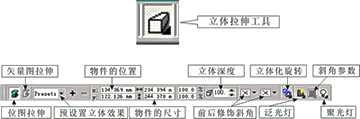

　　好了，准备工作完成，选择工具栏内的Inter Active Extrude Tool(交互式立体工具)，然后在属性栏内点击第一个图标Bitmap Extrusion Mode(位图拉伸方式)。开始进行立体拉伸操作前，先来熟悉一下属性栏内的各项功能(见图6)。

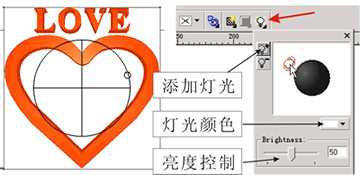

　　首先需要打光，这样在操作过程中便于观察，选择属性栏内的Point Light(聚光灯)按钮，打开操作面板，点击"+"号添加一盏聚光灯，初始状态灯光位置和角度处于正前方，右侧窗口中的黑色圆球表示当前被操作的对象，通过这个示例窗口可以对灯光的照射位置角度，亮度以及颜色进行调整。调节灯光位置至左上角，添加灯光的同时绘图区的对象已经处于三维操作状态(见图7)。

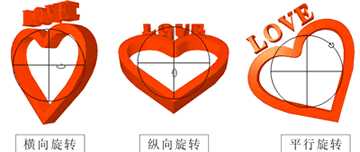

　　从下图中可以看到，当鼠标指针移至圆形内部，接近十字线的横线、竖线以及圆形的轮廓线时，鼠标指针都会产生相应的变化，通过托鼠标就可进行三维空间XYZ坐标的旋转，也就是横向、纵向以及平行方向的360度旋转(见图8)，

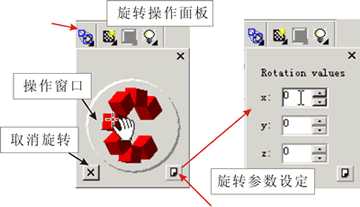

　　并可以直接在属性栏内的ExtrudeRotaTion(立体化旋转)操作面板，进行旋转操作(鼠标会成为手的形状)以及取消旋转，并且可以设定XYZ参数进行精确的三维空间旋转定位(见图9)。

　　不过我个人认为如果不需要精确定位的话，那么在绘图窗口进行旋转操作更直观一些，就像绘图页面我总爱横向设置一样，纯粹是个人习惯!

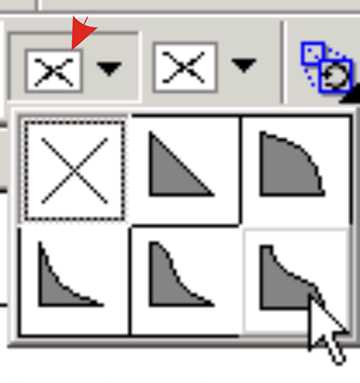

　　点击属性栏上的FontBevel(前修饰斜角)打开操作面板，可以看到上面提供了5种斜角方式(矢量图拉伸没有此项功能)，选择其中一种斜角方式，立体图形的边角发生了相应的变化，点击属性栏内的Bevels(斜角参数)操作面板，调整其参数(见图10)，

　　如果效果不太理想，可将数值从新调整直至满意为止。

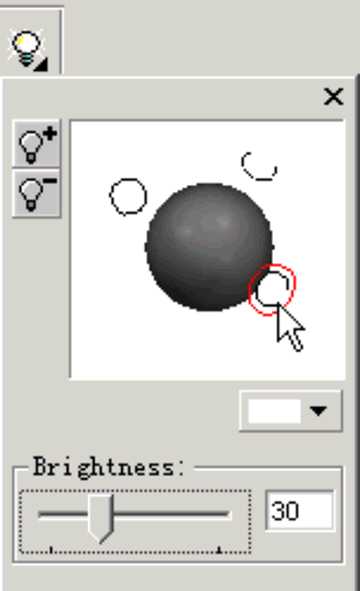

　　点击ExtrudeRotaTion(立体化旋转)操作面板上的"×"号取消旋转，然后在Point Light(聚光灯)操作面板用上面说过的方式再添加两盏聚光灯，并将其位置移至右上角和右下角，将右下角灯光亮度参数调为30，颜色保留原来的白色(见图11)。

　　注："点击"预设置立体效果"后面的加号可以将当前的立体效果保存，以后如果想再做这样效果的话，只要?quot;预设置立体效果"窗口中直接调用就可以了，不过在保存的时候要为其起个好记的名字，要想删除你保存的效果，选中它然后点击减号就可以了"。

　　至此立体操作就即将宣告结束，最后还有一个反光灯功能没有介绍(它此时心里比较烦，不停的唠叨着：我不重要吗?重要吗?不重要吗?重要……)

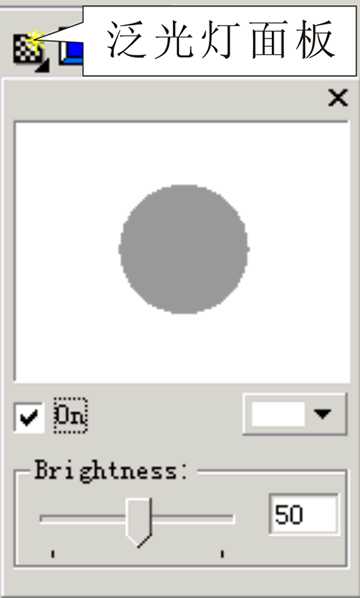

　　反光灯的用途主要是对环境光进行亮度以及颜色的调整，和人们生活中太阳光的作用类似，它在进行立体操作的同时自动打开，有时视作图的需要，可以通过其操作面板将其关闭或者降低和提高亮度以及改变颜色，以达到一定的效果，这里本例是保留其初始值，不做变动(见图12)。

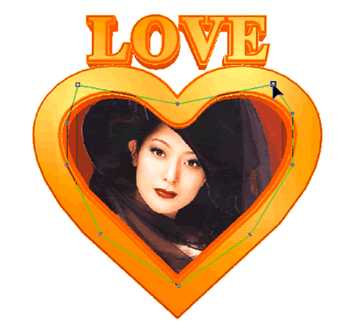

　　最后根据个人的用途导入一张图片，将其放置在立体图形的后面，使用曲线编辑工具调整图片，使其边缘隐藏在立体图形的边框后(见图13)。
