CorelDRAW(CDR)设计制作中国风花鸟工笔画实例教程

工笔画是中国画中的一种历史悠久的绘画技法，工笔讲究的是用笔工整，注重细部的描绘。在本节实例中，将为读者演示使用CorelDRAW再现花鸟工笔画的技法。实例制作过程中对花朵和鸟雀的造型、颜色作了细致的刻画，实例画面色彩丰富，颜色过渡细腻自然，所刻画的花鸟对象精致鲜活、栩栩如生。图7-2所示为本实例的完成效果。

图7-2 本实例完成效果

7.1.1 技术提示

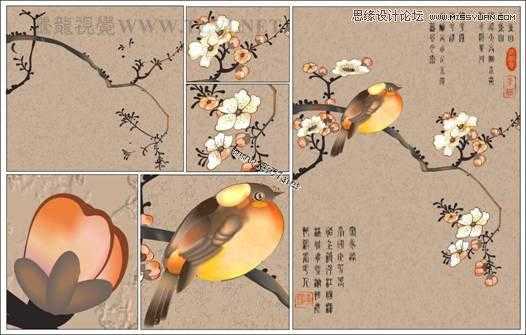

工笔画注重细节的刻画，其色彩变化极为丰富、细腻，因此本实例重点使用“交互式网格填充”工具为图形添加细腻的色彩渐变效果。另外在刻画细节时，还结合使用了“艺术笔”工具、“交互式调和”工具来模拟笔触效果。如图7-3所示，为本实例的制作流程。

图7-3 本实例制作流程

7.1.2 制作步骤：制作带有肌理的宣纸背景

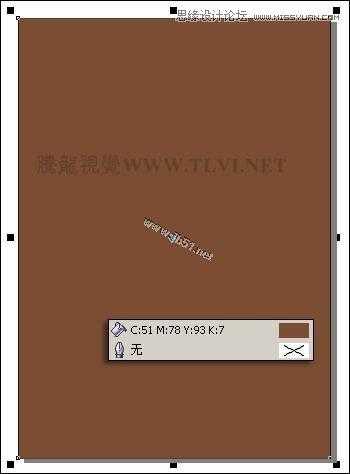

(1)启动CorelDRAW，创建一个新文档，保持属性栏的默认设置。然后双击工具箱中的“矩形”工具，创建一个与页面等大的矩形对象，然后将该矩形填充为深褐色，轮廓色设置为无，如图7-4所示。

图7-4 创建矩形对象

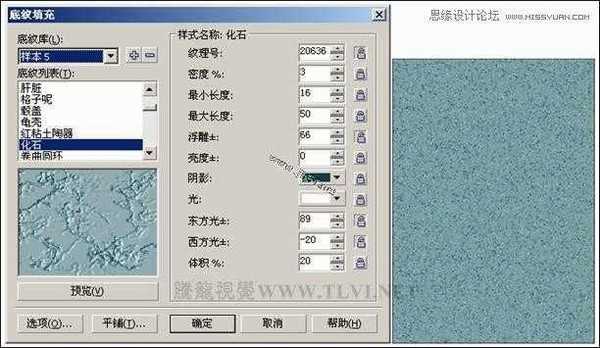

(2)使用“挑选”工具，选择该矩形，然后按下小键盘上的号键，将其原位置再制，确定再制矩形为选择状态，在填充展开工具栏中单击“纹理填充对话框”按钮，打开“底纹填充”对话框，参照图7-5所示设置对话框，为其填充纹理效果。

图7-5 设置“底纹填充”对话框

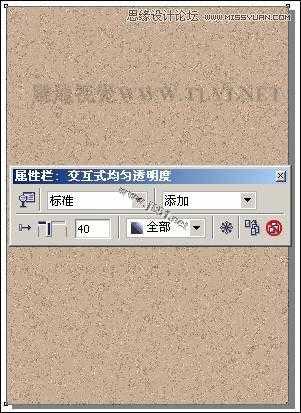

(3)使用工具箱中的“交互式透明”工具，为填充纹理的图形添加透明效果，如图7-6所示。

提示：通过对为填充纹理的图形添加透明效果，使该图形与背景图形柔和叠加在一起，制作出纸张的纹理效果。

图7-6 添加透明效果

7.1.3 制作步骤：绘制工笔梅花

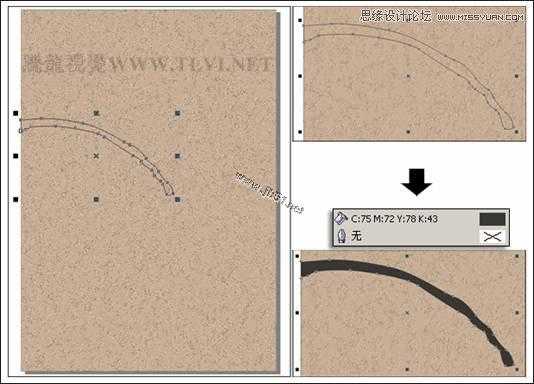

(1)接下来绘制树枝图形。选择工具箱中的“贝塞尔”工具，在页面中绘制如图7-7所示的路径，然后为其填充颜色，并将轮廓色设置为无。

图7-7 绘制路径

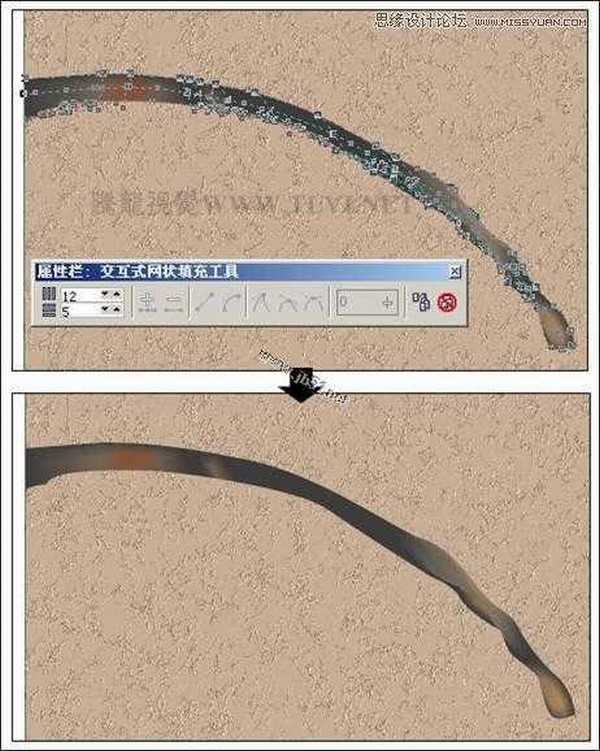

(2)使用工具箱中的“交互式网格填充”工具，将树枝图形选中，然后在属性栏中对网格大小进行设置，完毕后，拖动调色板中相应的色块到页面中网格的节点上，并调整节点位置，制作出如图7-8所示的图形效果。

图7-8 编辑图形

(3)使用同样方法，在页面中编辑出其他树枝图形，并调整相应图形的顺序，如图7-9所示。另外读者可以将本书附带光盘\Chapter-07\“树枝.cdr”文件直接导入至文档中进行使用，更快捷地完成图形效果。

图7-9 绘制其他树枝图形

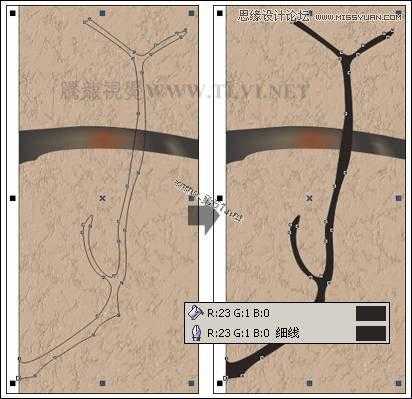

(4)选择工具箱中的“贝塞尔”工具，在页面中绘制分枝的轮廓路径，并使用“形状”工具，对其进行调整，然后对该图形的轮廓色和填充色进行设置，如图7-10所示。

图7-10 绘制分枝图形

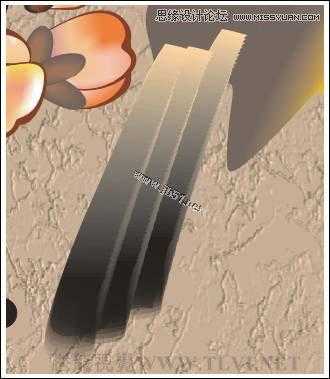

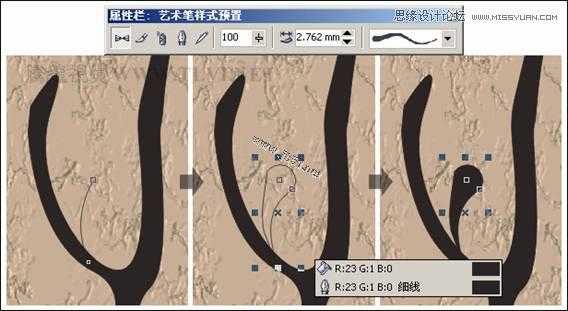

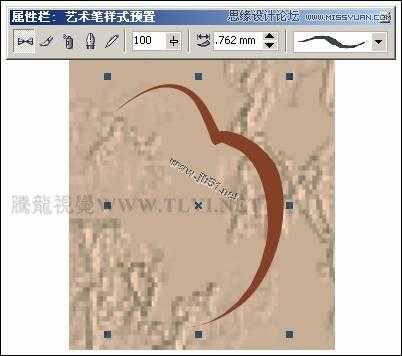

(5)使用“挑选”选择绘制的分枝图形，然后配合按下键，将其调整到前面绘制树枝图形的下方。接下来使用“贝塞尔”工具，再次绘制一条路径，接着选择“艺术笔”工具，对属性栏进行设置，为其添加艺术样式效果，如图7-11所示。

图7-11 设置艺术样式

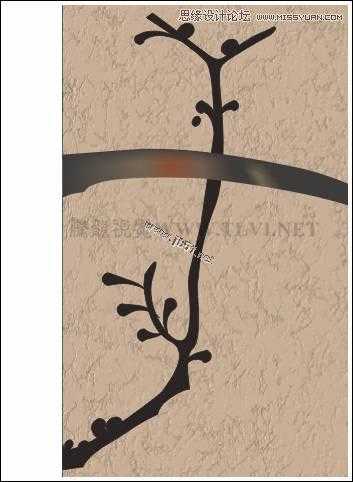

(6)下面再绘制出其他添加艺术样式的树枝图形，然后使用“椭圆”工具，再进行绘制，图形的填充颜色和轮廓色同上述图形设置相同，如图7-12所示。

图7-12 绘制其他图形

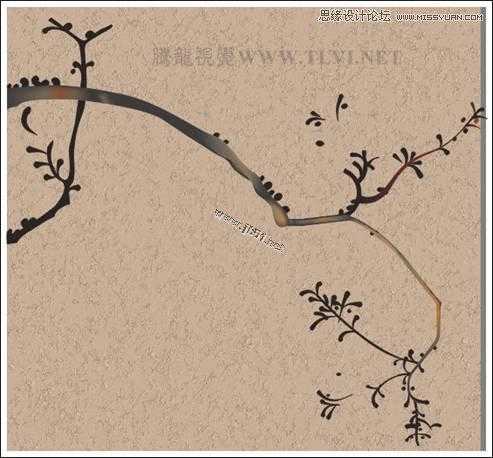

(7)参照前面制作分枝图形的方法，在页面中其他位置制作出树枝图形，并调整图形顺序，另外读者也可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-07\“枝叶.cdr”文件直接导入至文档中，更快捷地完成树枝的绘制。如图7-13所示。

图7-13 绘制树枝图形

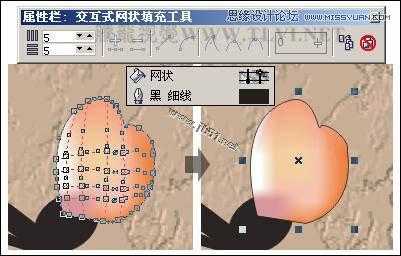

(8)接下来绘制花朵图形。首先来绘制未全部开放的花朵图形，使用“贝塞尔”工具，绘制出花瓣的轮廓图形，然后“交互式网格填充”工具，为其添加网格填充

效果，如图7-14所示。

图7-14 绘制花瓣图形

(9)读者在这里可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-07\“花叶.cdr”文件导入至文档中使用，完成图示效果。

技巧：在使用“交互式网格填充”工具对图形进行填充时，尽量减少该图形的节点数目。以便减少对该图形进行交互式网格填充后的节点数目，使之后对节点再进行调整时更为方便。

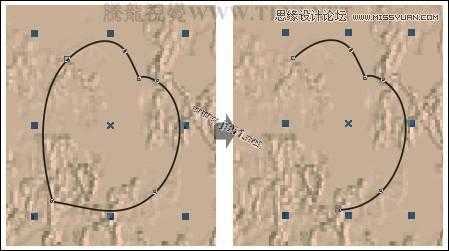

(10)将刚绘制的网格填充图形原位置再制，然后将其网格填充清除。使用“形状”工具，选择最下侧的节点，然后单击属性栏中的“分割曲线”按钮，将曲线分割，接着再对形状进行调整，如图7-15所示。

图7-15 调整曲线

(11)使用“艺术笔”工具，为曲线对象添加艺术样式效果，并将其填充为中国红，轮廓色设置为无，制作出花瓣边缘图形，如图7-16所示。

图7-16 设置艺术样式

(12)调整花瓣边缘图形的位置，然后再制作出另一组花瓣图形。在本书附带光盘\Chapter-07\“花叶.cdr”文件中存储有该图形效果，读者可以直接导入使用。如图7-17所示。

图7-17 制作其他花瓣图形

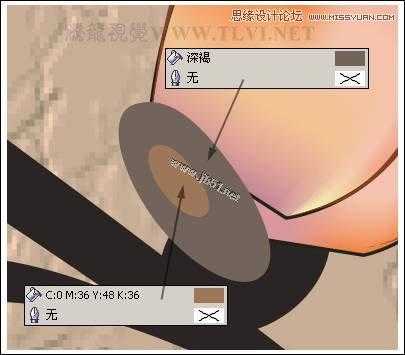

(13)使用工具箱中的“椭圆”工具，绘制两个椭圆形，将其填充不同颜色，轮廓色均设置为无。然后按下键，将椭圆转换为曲线并参照图7-18所示对椭圆的形状、角度和位置进行调整。

图7-18 绘制图形

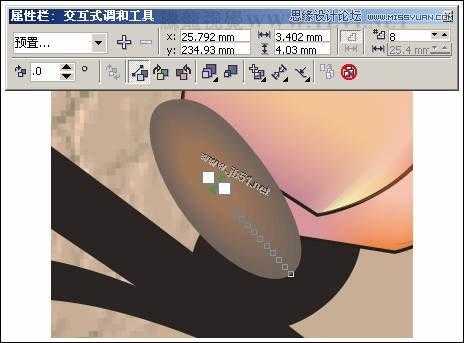

(14)选择“交互式调和”工具，在两个椭圆之间添加调和效果，如图7-19所示。

图7-19 添加调和效果

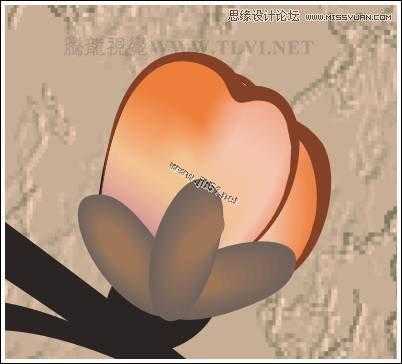

(15)使用同样方法制作出其他两个调和图形，组成如图7-20所示的花萼图形。

图7-20 绘制花萼图形

(16)参照前面的操作步骤，使用网格填充和艺术笔刷工具，制作的其他形态的花朵图形，如图7-21所示。花蕊图形是通过阴影工具制作的，先使用绘制椭圆，然后为椭圆添加阴影效果，接着将阴影拆分完成花蕊的制作。

图7-21 绘制花朵

(17)读者可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-07\“工笔花朵.cdr”文件导入，更快捷完成图示效果。

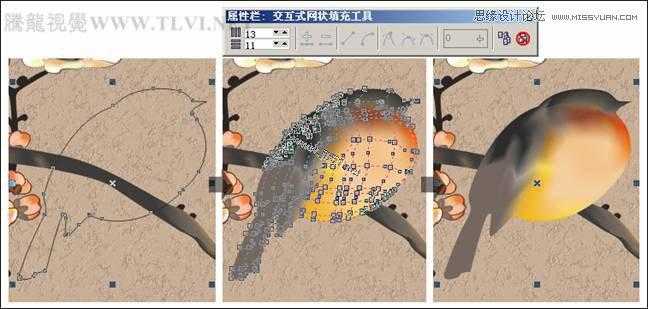

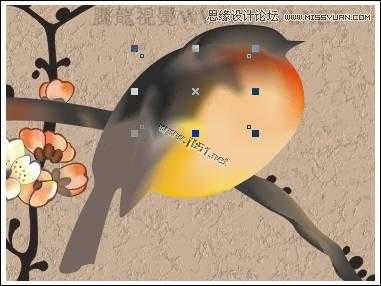

(1)植物图形绘制完毕后，接下来绘制鸟图形。使用“贝塞尔”工具，绘制出鸟的轮廓路径，然后将其填充为任意一种颜色，轮廓色设置无。使用“交互式网格填充”工具，对其进行网格填充，如图7-22所示。

图7-22 网格填充图形

(2)读者在这里可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-07\“鸟轮廓.cdr”文件导入，完成上面的操作。

提示：在对进行网格填充的图形内双击可添加交叉点，在交叉点上双击可删除交叉点。

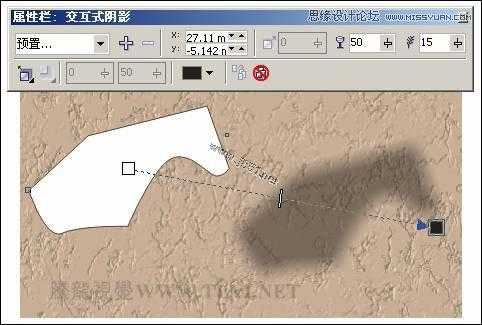

(3)使用“贝塞尔”工具，绘制一个填充任意颜色的不规则图形，然后使用“交互式阴影”工具，为图形添加阴影效果，如图7-23所示。

图7-23 设置阴影

(4)在阴影图形上单击，将其选中，然后执行“排列”→“拆分阴影群组在图层 1”命令，将阴影拆分，接着将原图形删除，并调整阴影图像的位置，如图7-24所示。

图7-24 调整阴影图形

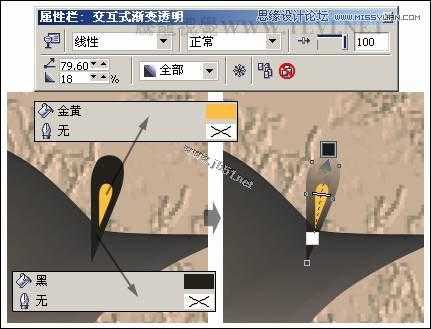

(5)接下来参照图所示，在鸟嘴的上方绘制两个图形，然后使用“交互式透明”工具为底部的黑色图形添加线性透明效果，如图7-25所示。

图7-25 添加透明效果

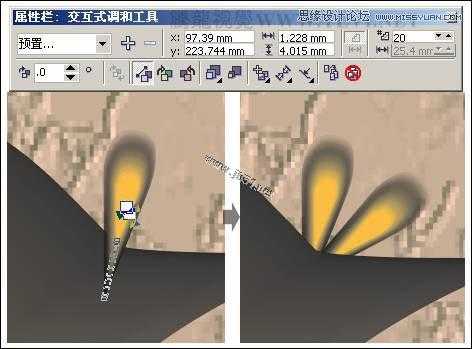

(6)使用“交互式调和”工具在两个图形之间添加调和效果，将调和后的图形再制，并对再制图形进行调整，然后调整两个调和图形的顺序，如图7-26所示。

图7-26 添加调和效果

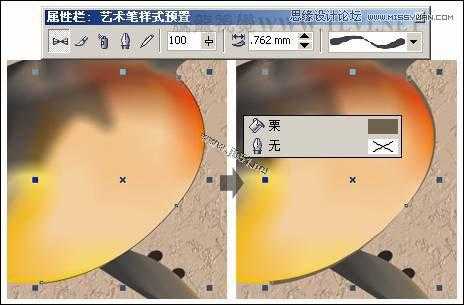

(7)使用“贝塞尔”工具，沿鸟图形的下侧绘制路径，然后使用“艺术笔”工具，为绘制的曲线路径添加艺术样式效果，并将其填充为“栗”色，轮廓色设置为无，如图7-27所示。

图7-27 绘制图形

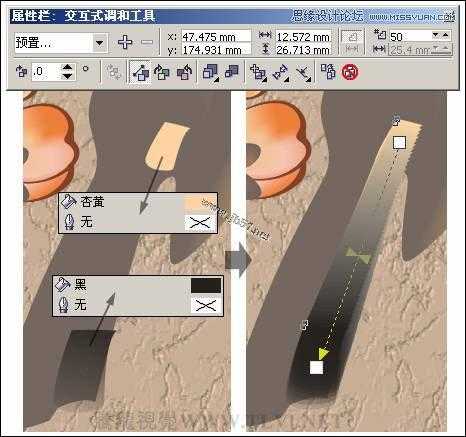

(8)下面来制作鸟的尾巴图形。首先在页面内绘制两个填充不同颜色的曲线对象，然后为其中一个曲线对象添加线性透明效果，接着在这两个曲线对象之间添加调和效果，如图7-28所示。

图7-28 调和图形

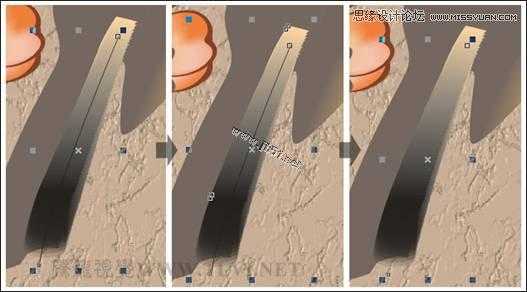

(9)使用“贝塞尔”工具，在调和图形的上方，绘制一条路径。然后使用“挑选”工具，将调和图形选中，接着单击属性栏中的“路径属性”按钮，在弹出的菜单中执行“新建路径”命令，然后在绘制的路径上单击，使调和图形跟随路径，最后再将路径的轮廓色设置为无，如图7-29所示。

图7-29 绘制尾巴图形

(10)参照前面操作方法，如图7-30所示，制作出其他尾巴图形。

图7-30 绘制其他图形

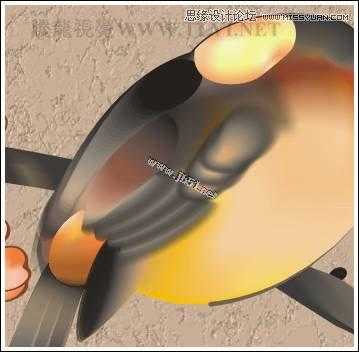

(11)接下来通过创建调和图形和网格填充图形的方法，制作出鸟身上的其他羽毛图形，如图7-31所示。

图7-31 绘制其他羽毛图形

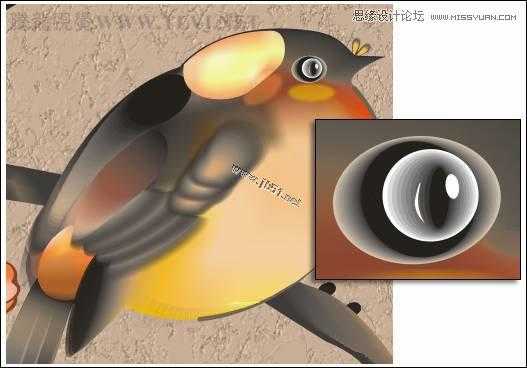

(12)下面参照图7-32所示制作出鸟的眼睛和其他细节图形。在制作鸟图形的过程中，读者可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-07\“鸟.cdr”文件导入至文档中，更快捷地完成鸟图形的绘制。

图7-32 绘制眼睛和其他细节图形

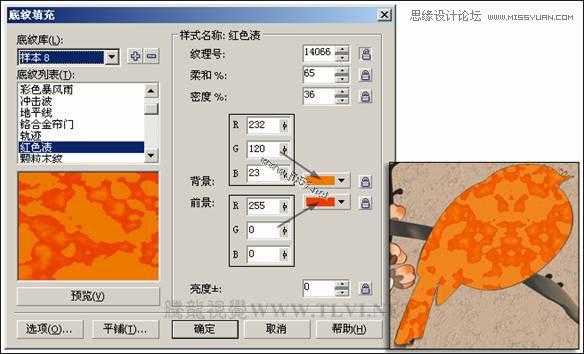

(13)将前面绘制的鸟轮廓图形原位置再制，然后将再制图形的网格填充清除，并将其轮廓色设置为黑色细线，配合键，将其调整到最顶端。参照图7-33所示为其填充纹理效果。

图7-33 填充纹理效果

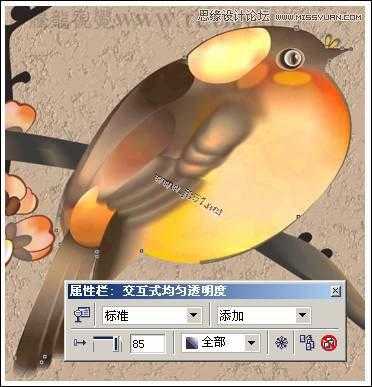

(14)使用“交互式透明”工具，为填充纹理的图形添加透明效果，如图7-34所示。

图7-34 设置透明效果

(15)最后通过执行“图框精确剪裁”命令，将页面外的图形遮盖，然后使用“文本”工具，在页面中添加相关的文字信息和印章图形，完成实例的制作，如图7-35所示。读者可打开本书附带光盘\Chapter-07\“动物工笔丹青.cdr”文件进行查看。

图7-35 完成效果
