CorelDRAW实例教程：绘制中国古典建筑城楼场景画面

本教程向大家介绍了利用CorelDRAW绘制了一幅中国古典建筑城楼场景画面。画面为仰视视角，建筑形象几乎占据了整个页面，视角有助于烘托高大的建筑形象，使画面具有较醒目的视觉效果。植物的搭配丰富了画面，并使气氛变得活泼。制作效果非常漂亮，推荐给大家，希望大家喜欢。

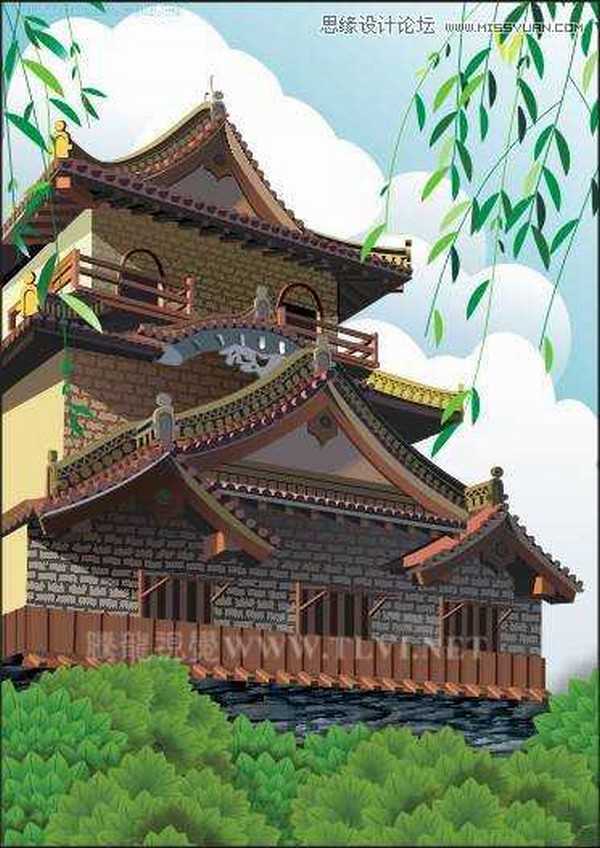

图3-30为本实例的完成效果。

图3-30 本实例完成效果

3.2.1 技术提示

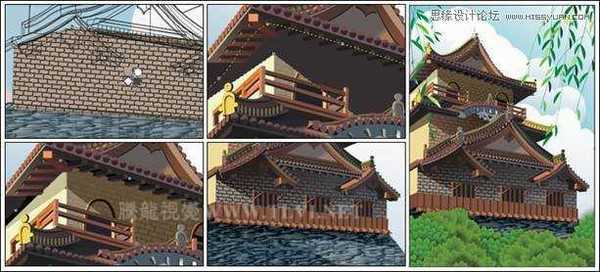

建筑场景的制作内容主要包括绘制图形、设置填充属性、添加透明和阴影效果等方面的操作。如图3-31所示，为本实例的制作流程。

图3-31 本实例制作流程

3.2.2 制作步骤：绘制背景天空

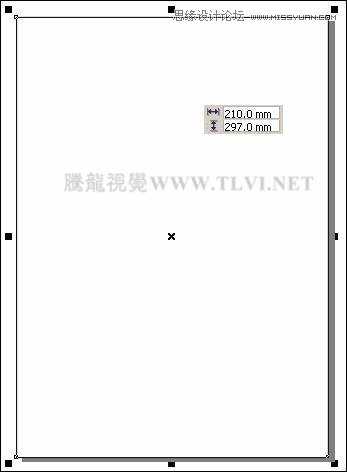

(1)启动CorelDRAW，新建一个工作文档，保持属性栏中的默认设置，双击工具箱中的“矩形”工具，创建一个与页面大小相等的矩形对象，如图3-32所示。

图3-32 创建矩形

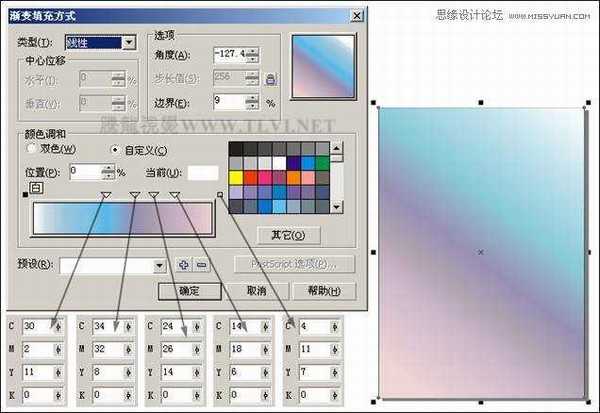

(2)在填充展开工具栏中单击“渐变填充”按钮，打开“渐变填充方式”对话框，参照图3-33所示设置对话框，为矩形填充渐变色，并将轮廓色设置为无，然后选择工具箱中的“交互式填充”工具对渐变效果进行调整。

图3-33 为矩形填充渐变色

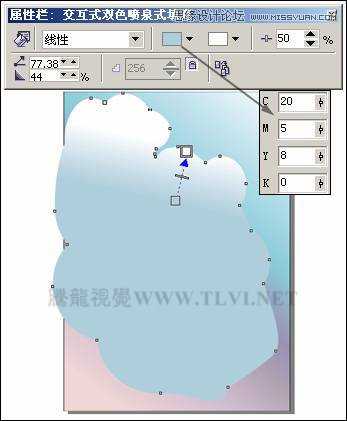

(3)使用“贝塞尔”工具，绘制曲线图形，然后使用“交互式填充”工具为其填充渐变色，并将轮廓色设置为无，如图3-34所示。

技巧：在绘制该步骤中的图形时，我们可以使用“贝塞尔”工具，绘制任意曲线图形。使用“涂抹笔刷”工具，在其属性栏中的设置“笔尖大小”的数值较大些，然后对曲线图形进行涂抹调整，快速达到该步骤中的画面效果。

图3-34 绘制渐变图形

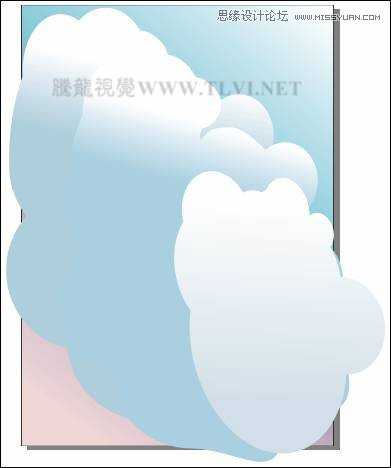

(4)使用同样方法，在页面中制作出其他两个曲线图形，如图3-35所示。

图3-35 制作其他图形

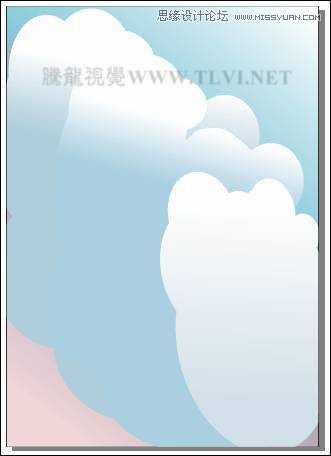

(5)使用“挑选”工具，将绘制的三个曲线图形同时选中，然后执行“效果”→“图框精确剪裁”→“放置在容器中”命令，接着在底部的矩形上单击，将三个曲线图形，只在矩形范围内显示。可执行“效果”→“图框精确剪裁”→“编辑内容”命令，将三个曲线图形调整到原来位置，再执行“效果”→“图框精确剪裁”→“完成编辑这一级”命令，完成对图形的编辑，如图3-36所示。

图3-36 图框精确剪裁

3.2.3 制作步骤：绘制建筑

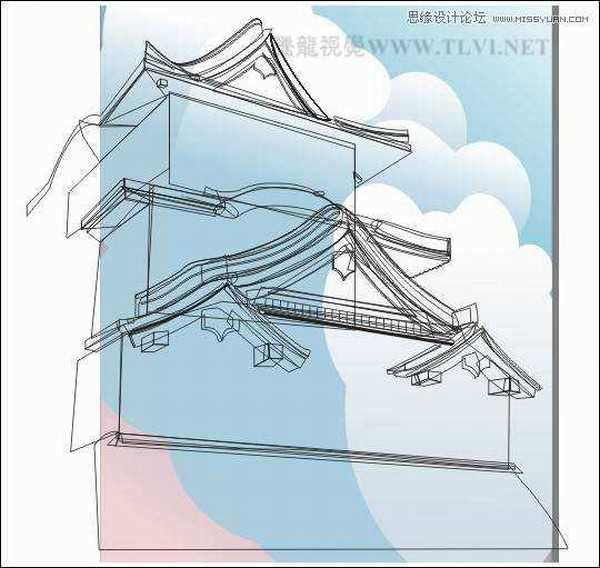

(6)接下来绘制建筑物，首先使用“贝塞尔”工具，在页面中勾勒出建筑物的轮廓图效果，并对部分轮廓的宽度进行设置，读者也可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-03\“建筑轮廓.cdr”文件导入文档中使用，如图3-37所示。

图3-37 绘制建筑物的轮廓

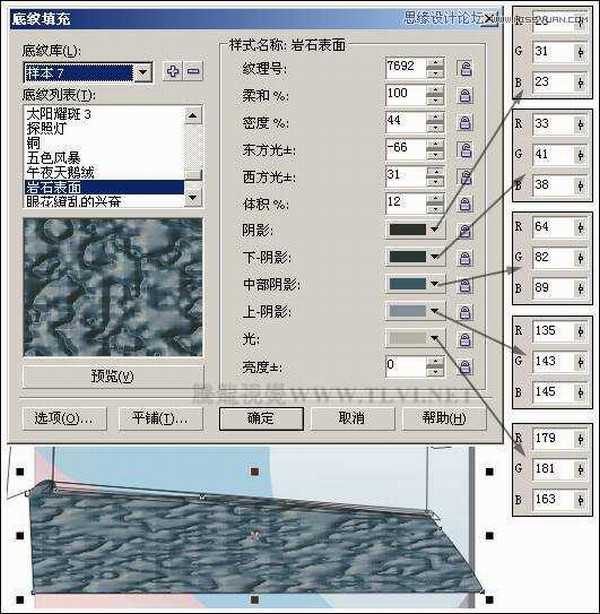

(7)使用“挑选”工具，选择地基轮廓图形，然后在填充展开工具栏中单击“纹理填充对话框”按钮，打开“底纹填充”对话框，参照图3-38所示设置对话框，为图形填充纹理效果，并将轮廓色设置为无。

图3-38 为地基填充纹理效果

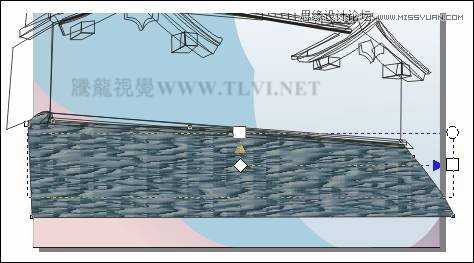

(8)选择工具箱中的“交互式填充”工具，对纹理的比例进行调整，如图3-39所示。

图3-39 调整纹理比例

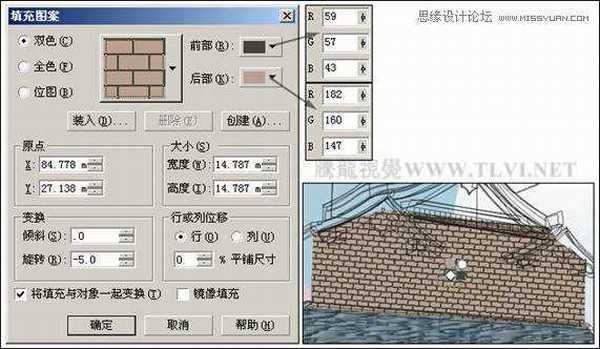

(9)接下来选择前墙轮廓图形，然后在填充展开工具栏中单击“图案填充对话框”按钮，打开“填充图案”对话框，参照图3-40所示设置对话框，为图形填充砖块图案效果。

提示：在该步骤中为图形填充图案后，根据墙体的透视关系，我们可以使用“交互式填充”工具，编辑调整填充图案的大小及旋转角度，使填充图案后的砖墙图形更为真实、生动。

图3-40 填充图案效果

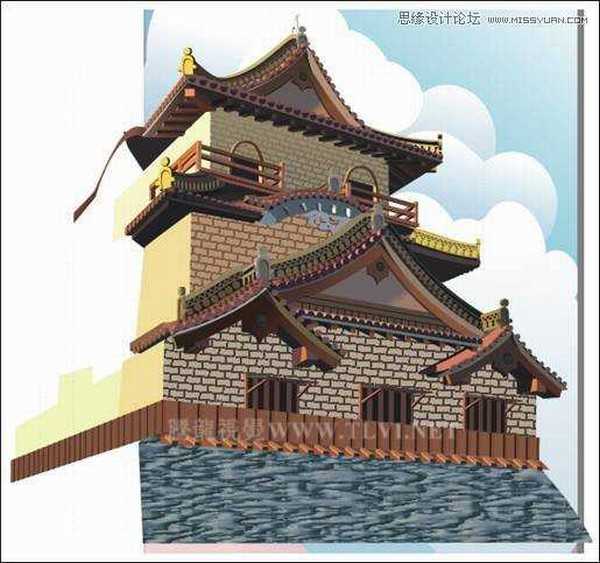

(10)参照前面为图形填充颜色和纹理效果的方法，参照图3-41所示对其他图形进行填充。

图3-41 填充其他图形

(11)接下来在页面绘制出建筑物的其他细节组成部分，如图3-42所示。

图3-42 绘制其他细节图形

(12)读者可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-03\“建筑.cdr”文件导入，将其放置于页面空白处，并取消图形的群组，然后复制相应的图形至绘图页面中即可。在后面制作阴影时，读者也可以使用该步骤中导入的图形。

提示：由于绘制方法比较简单，都是使用一些基本绘图工具来完成，在此不再一一介绍。

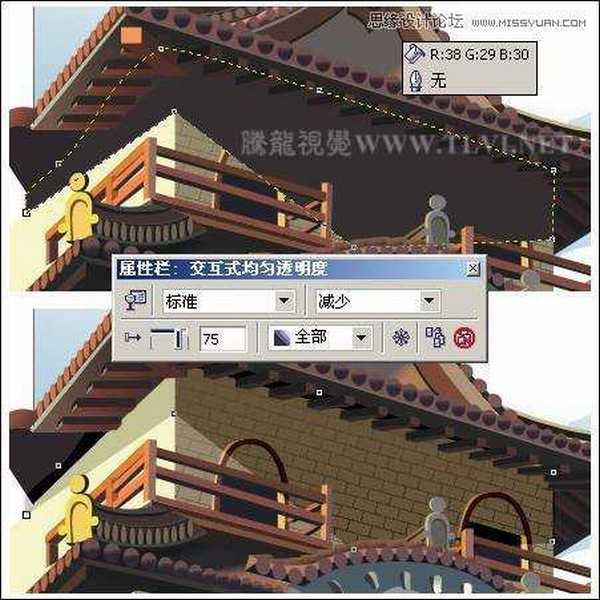

(12)下面来制作投影效果，使用“贝塞尔”工具，绘制图形并为其填充颜色，然后调整图形的顺序，接着使用“交互式透明”工具，为其添加透明效果，如图3-43所示。

提示：参照建筑物的结构绘制阴影图形并为其添加透明效果，使建筑物图形更为真实、生动且立体效果更强。

图3-43 制作投影

(13)使用同样方法，参照图3-44所示制作出其他投影效果。

图3-44 绘制其他投影

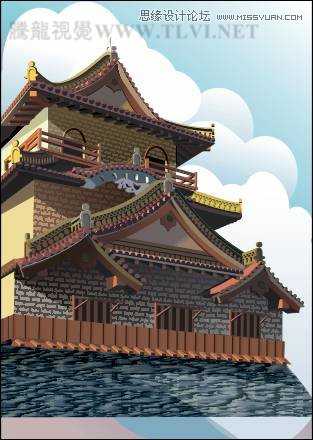

(14)创建一个与页面等大的矩形对象，并执行“图框精确剪裁”命令，将制作好的建筑物图形放置在创建的矩形内，效果如图3-45所示。

图3-45 将建筑物多余的图形隐藏

3.2.4 制作步骤：绘制近景植物

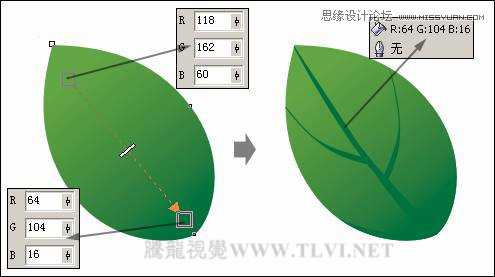

(15)使用“贝塞尔”工具，绘制一个树叶图形，如图3-46所示。

图3-46 制作树叶图形

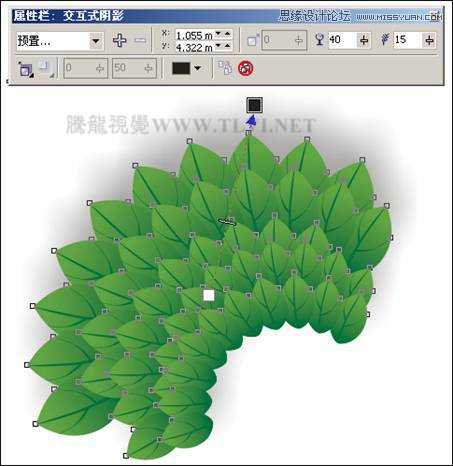

(16)将组成树叶的两个图形群组并再制多个，并对再制的图形进行调整。调整完毕后将树叶图形全部群组，并使用“交互式阴影”工具，为图形添加阴影效果，如图3-47所示。

图3-47 调整图形并添加阴影效果

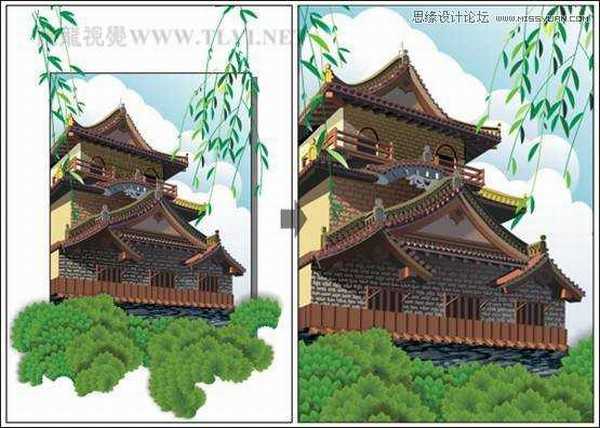

(17)接下来再制作出其他树叶图形，然后在页面的上方制作出柳枝和柳叶图形，读者可以将本书附带光盘\Chapter-03\“花丛和柳枝.cdr”文件导入文档中使用，完毕后创建一个与面大小相等的矩形对象，并执行“图框精确剪裁”命令，将绘制的图形放置到矩形内，效果如图3-48所示。

图3-48 精确剪裁图形

(18)最后在页面中添加相关的文字信息，完成实例的制作，如图3-49所示。如果读者在制作过程中遇到什么问题，可打开本书附带光盘\Chapter-03\“建筑场景.cdr”文件进行查看。

图3-49 完成效果

以上就是利用CorelDRAW绘制了一幅中国古典建筑城楼场景画面过程，制作方法不难，有兴趣的朋友可以过来学习一下，希望对大家有所帮助！
