CDR绘制插鲜花的紫色花瓶

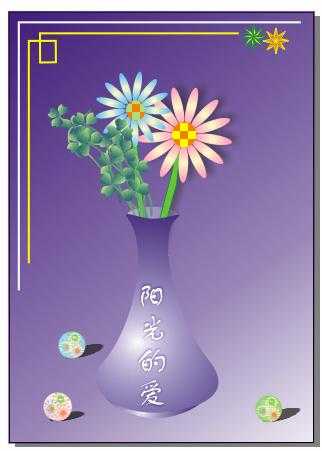

CDR作为一个强大的绘图软件，为用户提供了一系列的交互式工具，掌握其使用方法并灵活应用这些工具，使您的绘图具有更完美的效果，本节介绍紫色花瓶的制作。先来看看最终的效果图：

花瓶的预览效果图

知识提要

◇ 自然笔工具、贝塞尔工具、形状编辑工具的应用

◇ 交互式工具的设置方法

◇ 渐变填充、单色填充图样填充的设置技巧。

◇ 点图框精确裁剪的设置方法

制作步骤

步骤1 新建一个空白文件

执行【文件】|【新建】命令，建立一个新的文件（或按键盘上的Ctrl+N快捷键），将文件设置为纵向。

步骤2绘制矩形

在工具箱中选择并双击【矩形工具】，绘制一个与页面大小相同的矩形。

选择矩形对象，依次在工具箱中选择【单色填充工具】，给矩形对象设置颜色填充，如图5-3-1所示。

图5-3-1设置单色填充

按照上面参数设置，依次单击【确定】按钮关闭对话框。

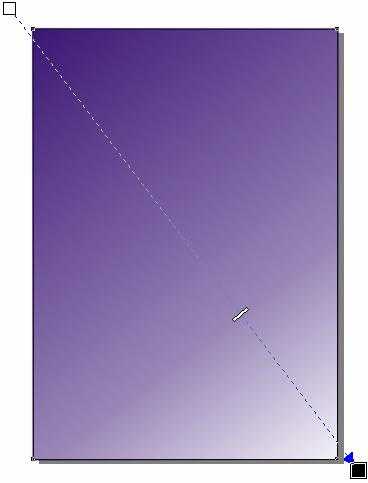

选择矩形对象，在工具箱中单击【交互式透明工具】，在属性栏中设置【透明操作】为"常规"、【透明类型】为"线性"、【透明中心点】为100，并向下拖动鼠标，执行效果如图5-3-2所示。

图5-3-2设置透明效果

步骤3绘制线条

在工具箱中选择【手绘工具】，在页面中绘制两个相交的直线对象，设置【轮廓宽度】为1.41、【轮廓颜色】为"白色"，如图5-3-3所示

图5-3-3绘制直线

依次在工具箱中选择【手绘工具】，在白色的对象下面绘制曲线对象，设置【轮廓宽度】为1.41、【轮廓颜色】为"黄色"如图5-3-4所示。

图5-3-4绘制曲线

步骤4插入符号

执行【文字】|【插入字符】命令，打开并设置【插入字符】窗口，如图5-3-5所示。

图5-3-5插入字符

在对话框选择下面的形状，然后单击【插入】按钮，给插入的对象分别设置不同的填充色与外框颜色，如图5-3-6所示。

图5-3-6插入符号

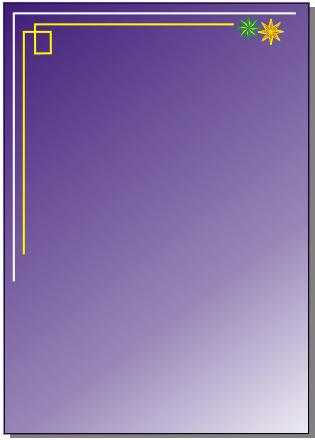

将符号缩小并按照如图5-3-7所示的位置，放置在页面中。

图5-3-7调整对象位置与大小

2．绘制花瓶

步骤1绘制矩形

在工具箱中选择【矩形工具】，在图层中绘制矩形对象。

选择矩形依次在属性栏中选择【转换成曲线】按钮，将矩形对象转换为曲线。

步骤2变形矩形

选择矩形对象，单击【形状工具】，在矩形的底边中点处双击鼠标增加一个节点，如图5-3-8所示。

图5-3-8增加节点

同样的操作在矩形的最上边中点处双击鼠标增加一个节点，并用【形状工具】选择所有节点，依次在属性栏中单击【转换直线为曲线】按钮，将所有的节点转换为曲线，并用鼠标调整如图5-3-9所示的形状。

图5-3-9调整节点
