CDR绘制绚丽质感的蓝色水晶球

本教程是向的朋友介绍如何利用CDR绘制绚丽质感的蓝色水晶球过程，教程制作出来的效果非常漂亮，难道也不是很大，教程实用性很强，里面介绍了很多的工具使用，对学习者推荐过来，喜欢的朋友可以一起来学习！

苹果公司的这个水晶球你一定见过多次。这张是我用重新绘制的。

下面我们开始学习制作：

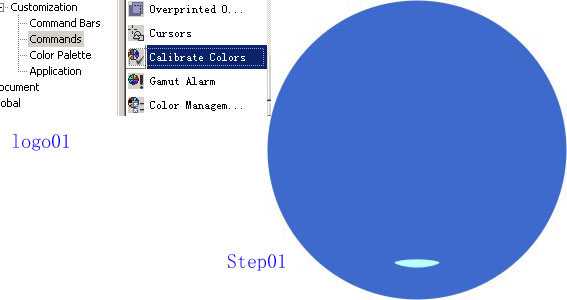

画一个圆形，直径为去掉轮廓属性，并填充为R63 G106 B205。把这个圆复制一个，缩小压扁，填充为R187 G255 B254。 [Step01]

注意：你画出的图形可能比我的要灰暗，没那么饱和。这是因为CD默认打开了“颜色校准”的原因。打开“工具——自定义——命令——工具”，找到“颜色校准”工具（Calibrate Colors）[logo01]，把它拖出来到界面中任何位置（当然最好是自己定义一个工具栏），你就可以随时方便地使用它了。

功能释疑：“颜色校准”是CD中非常重要的一个控制工具。通过它，可以根据需要来选择面向纸面输出还是Web发布。按下该按钮，此时为模拟打印和印刷效果，这也是CD默认的设置；按起时，则以鲜艳的屏幕色显示。在绘制任何图形文件前，都应该根据输出要求对其进行先行定义。在10版以后，这个按钮似乎被隐藏起来，你需要象我讲的那样把它找出来。看到这里，你还会觉得CD的色彩管理不如PS和AI好吗？

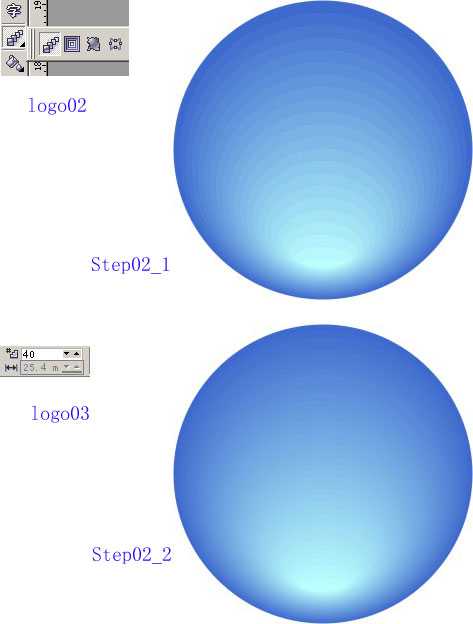

混成[logo02]上一步制作的两个圆形。

[Step02_1] 混成的结果显得不够光滑圆润，这是因为混成步数不够的。保持混成对象的选中，在属性栏上把默认的20步改为40。[logo03] [Step02_2]

注意：对于大多数的混成，20的步数已经能够满足要求。虽然最多可以达到999步，但是过多的步数不仅没有必要，而且会浪费宝贵的硬件资源——在复杂的矢量图形中，“资源”意味着“性能”和“可能”。

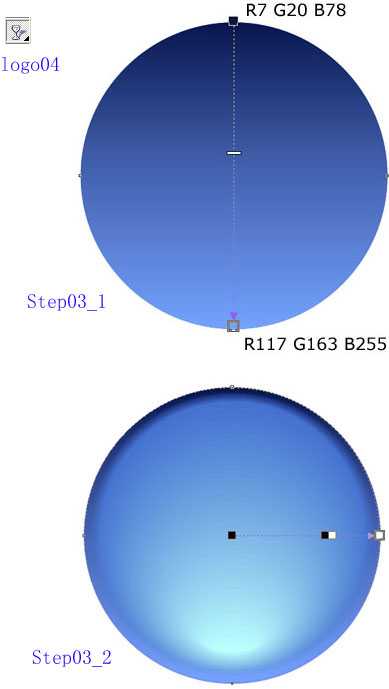

选择“视图——简单线框”，选中混成控制对象的外圆，原地复制它并放在最前面。给它一个线性的渐变填充。 [Step03_1]

选择交互式透明工具[logo04]，应用到圆上，并将“透明样式”（Transparency Type）改为放射性。改变并且增加控制点如图所示。 [Step03_2]

通过对控制点的小心调整，现在应该得到一个光滑的明暗调子。

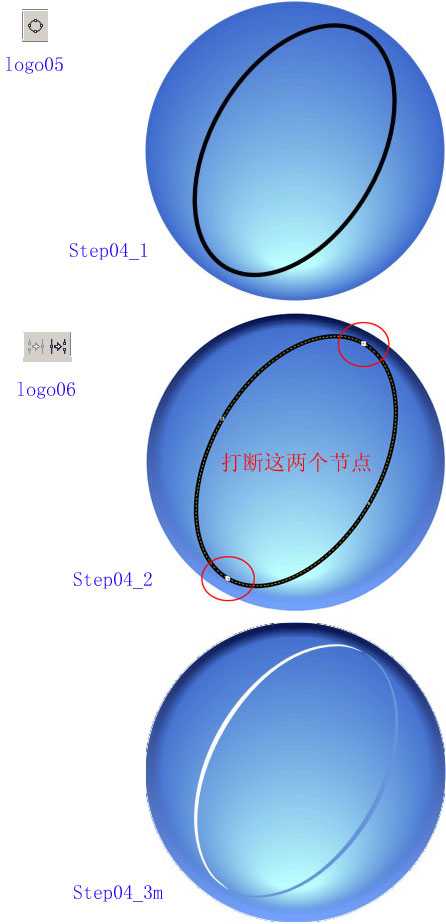

接下来制作水晶球里的“光子轨道”。 画一个倾斜的椭圆，保持细发线的轮廓。图中的线宽很粗，只是为了便于表示而已。把椭圆转化为曲线[logo05]。

[Step04_1] 选择节点编辑工具，将图示的两个点打断（Break Curve）[logo06]。按下Ctrl+K，将它打断（Break Apart）。现在椭圆成为了独立的两半，用选择工具你很容易验证这一结果。

[Step04_2] 选中椭圆的一半，“效果——艺术笔”（Effects——Artistic Media）[logo07]，应用一种两端尖、中间粗的圆滑笔触。可能需要手工将线宽改到合适的较小值。单击右键，在弹出菜单中选择“打散艺术笔”（Break Artistic Media Group Apart）。

注意：选中艺术笔曲线容易误操作选中其它对象，一定要仔细处理，确保是对艺术笔进行的操作} 现在可以删除被打散艺术笔曲线中的多余控制线。 用同样的方法处理椭圆的另一半。 将左边的细长月牙形改为为无轮廓、白色填充，右边的改为无轮廓、R103 G147 B219。 得到结果如图。 [Step04_3]

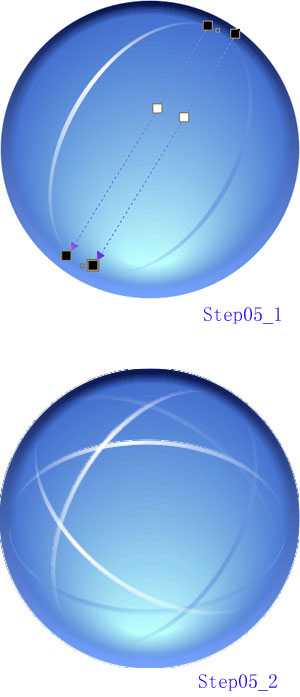

对上一步画得的两条曲线应用交互式透明工具如图所示。 [Step05_1]

选中两条曲线，然后旋转复制两次。把三条白色的曲线放在三条蓝色的前面。 [Step05_2]

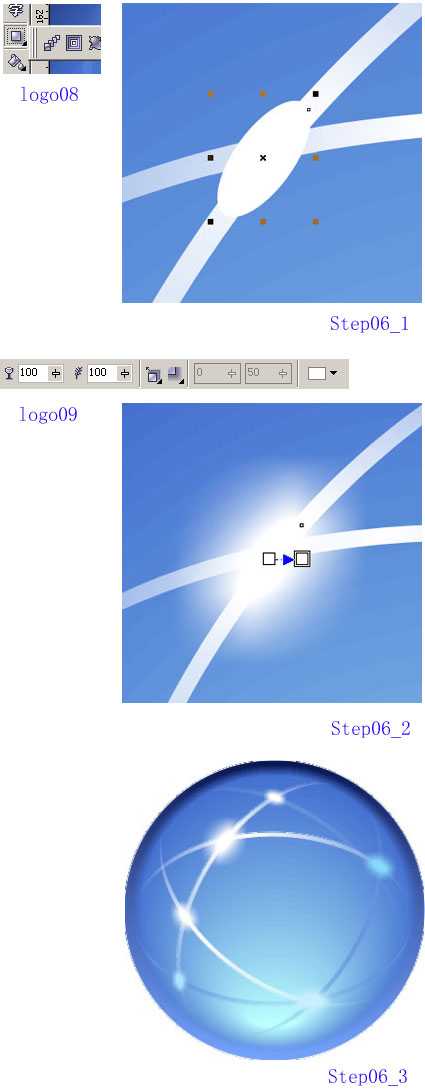

在白色“光子轨道”相交的地方画一个倾斜的无轮廓、白色填充椭圆，它的尺寸很小。[Step06_1]

选择交互式阴影工具[logo08]。在椭圆的中心部位开始，向外稍稍拉动一点距离。在属性栏上做如下调整：下拉阴影方向——向外；下拉阴影不透明度——100；下拉阴影羽化——100；下拉阴影颜色——白色。[logo09] 我们方便地创建了一个光点的自发光效果。 [Step06_2]

复制并改变阴影的颜色、椭圆的大小方向和颜色，得到六个光点。色彩参考值：蓝色光点（从左至右）——R135 G216 B250、R199 G239 B255、R168 G228 B253，阴影颜色与控制椭圆一致。 [Step06_3]

呵呵，到现在，水晶球的样子已经很象那么回事了。接下来是制造梦幻的步骤。 原地复制水晶球的轮廓圆形，并放在所有对象的前面。将其填充为白色。 应用交互式透明工具如图所示。注意中间哪个控制点是10%的灰度而不是纯粹的白色，这样会显得更自然一些。
