CorelDRAW12动态捕捉和动态辅助线功能详解

今天为大家介绍CorelDRAW12动态捕捉和动态辅助线功能方法，教程比较基础，但是很多人对于捕捉功能，也许有人不太重视，实际上捕捉非常有用，它往往用在绘制、移动、变形等操作中，帮你准确找到需要的点或位置，方便对象定位和编辑图形的操作。CorelDRAW 12新增的动态捕捉和动态辅助线非常突出和重要，我们一起来仔细看看。

　　CorelDRAW 12中共有四种捕捉种类：

　　1.捕捉到网格
　　2.捕捉到辅助线
　　3.动态捕捉
　　4.动态辅助线

　　动态捕捉、动态辅助线是CorelDRAW 12新增和增强的功能，这里我们重点介绍一下。

　　一、动态捕捉

　　在CorelDRAW 12中，原先的"捕捉到对象"功能增强了，它应叫做"动态对象捕捉"，（快捷键ALT＋Z），它可让你的对象或光标捕捉并对齐到其他对象上，也可以设置捕捉到那些特定的点。后面我们会具体讲到点类型以及这些设置。

　　动态捕捉的好处CorelDRAW 12增强了捕捉功能。目标捕捉节省了设计者的时间，通过捕捉，用户能得到实时的反馈，这包括节点、交叉点、中点、象线、切线、垂直线、物体和线的边缘、中心、文本基线。
动态捕捉的设置

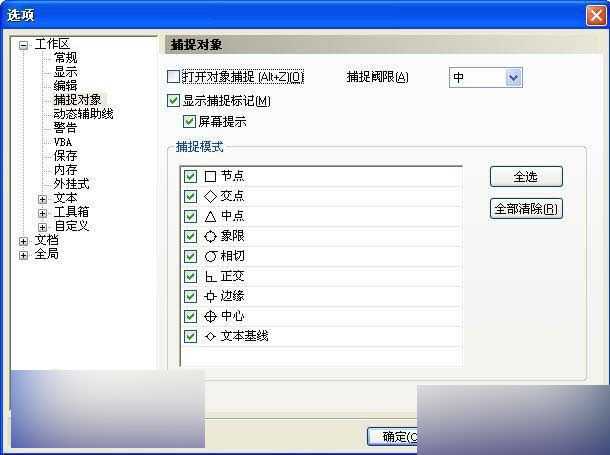

　　菜单如下："工具－选项－捕捉对象"，打开对话框。

1）打开对象捕捉——这是动态捕捉的开关

2）阀值——设置动态捕捉的灵敏度。它是基于接近对象捕捉点的象素，共有高低中三个选择

3）所捕捉的点类型——图1中显示了动态捕捉可以捕捉到9种非凡的点。可以将它们同时或单独开/关，当要准确捕捉到某个或某些特定点而忽略其它点时，会非常有用。

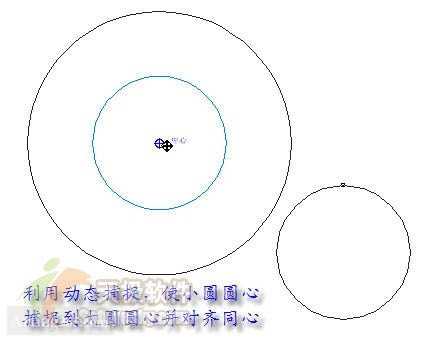

动态捕捉功能打开后，可以在绘制、移动、复制、对齐等操作时，自动捕捉对象上上述相关非凡点，利于相关的编辑操作。是利用动态捕捉绘制同心圆的例子。

文本基线捕捉对齐的例子

其中最后一项比较新奇和非凡，我们就通过一个小例子来熟悉。

比如将两个不同大小和字体的文本对齐，使它们最低端在同一水平线上，可以用下面的方法－

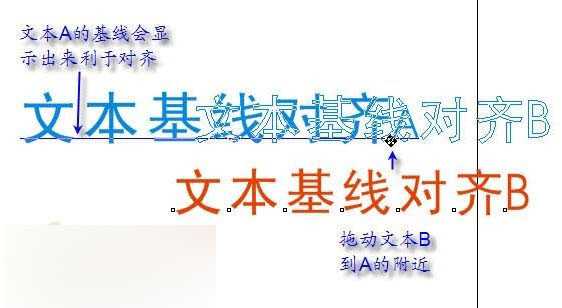

首先要确保设置中的"文本基线"选中，打开动态捕捉，拖动一个文本B，此时此文本B的基线会显示出来，拖动到文本A四周基本对齐，那么文本A的基线也同时显示，图3这样好比两者有了对齐基准，就可以方便的利用捕捉对齐文本基线了。

二、动态辅助线 　　

在捕捉中，动态捕捉往往和动态辅助线是密不可分的，让我们走近CD12中全新的动态辅助线一探究竟。

动态辅助线简介

一个新的绘图工具的出现，也许会影响甚至改变绘图的方法。在CorelDRAW 12中新的动态辅助线就是如此，实际上在你用过之后，一定会惊奇于它的强大而实用的功能。

当动态辅助线打开后，它出现在目标捕捉点上。使用户能移动光标到这些地方，当在文档中移动目标时，这个向导自动改变，并能动态提示，以便做出相应的调整

一旦光标在某个对象的捕捉点范围内，动态辅助线就会魔术般的出现，在你恰好迷茫的时候，相信只用眼去估计，很难做到十分的精确，让动态辅助线帮你吧，准确的找到你所需要的点线，位置角度，你只要单击选择并确认就可以了。

动态辅助线的优越性

和传统的辅助线网格之类的相比，它有一个优势：不像传统的那样占据页面或者工作区的位置，（它们会迫使你在使用后不得不隐藏），动态辅助线只是在用到时才会及时的出现，比如绘制一条线段，或者拖动一个对象，它会即时活跃并给出有用的提示信息，比如当前的光标位置，当前点相对于四周点和线的相对角度和距离。

它让用户更加轻易精确地创建物体的尺寸和位置，减少点击步骤，节省了设计时间。

动态辅助线功能的开关切换

激活动态辅助线功能有多种方法：倘若只想熟悉动态辅助线的功能，可以暂时关掉"捕捉到对象"开关。

有很多方法可以控制动态辅助线的激活与否。

最直观的就是单击属性栏上的按钮：

最快捷的就是按下ALT＋shift D快捷键

最传统的就是从"视图"菜单下选择"动态辅助线"命令。

上面的方法都是开关式的，切换动态辅助线的激活和非激活状态。
自定义动态辅助线相关选项 　　

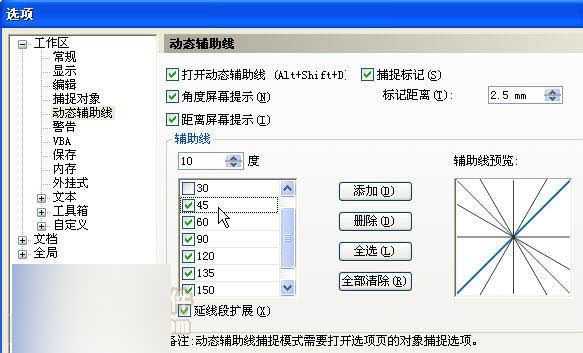

自定义动态辅助线的选项可以从"工具"―"选项－动态辅助线"，打开对话框。

下面具体讲讲各个选项。　　

1.动态辅助线——切换开关

2.屏幕角度提示——打开此方式，可提示一个角度值，从你抓取的当前点相当于另一个捕捉点。

3.屏幕距离提示——在绘图或移动等操作时，会即时提示一个距离，提示距离的单位和设置的绘图单位一致。

4.标记距离——设置光标沿着动态辅助线移动的增量值。

5.辅助线——设置动态捕捉的角度值。每选择一个角度，预览框上会直观的显示，要定义自己的角度，在对话框中输入一个角度值，单击增加后，自定义的动态捕捉角度就会加入列表中，并且你可以控制列表中任何一个或者多个角度的开关。

6.延伸线段扩展——沿着线段延伸－在绘制直线或者线段时，此选项很轻易绘制带有多个节点的多段直线段，动态辅助线会提示你将新的节点放置在何处，以便对齐上一条线的端点。动态辅助线功能实例 　　假如以前没有用过此功能也不要紧，按照下面的步骤做，就会体会到它的方便和强大。

1. 绘制一个简单的矩形，切换到选择工具。

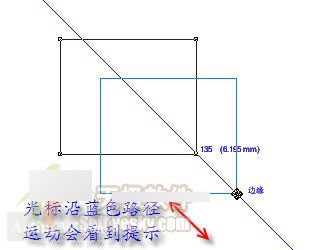

2. 光标移动到矩形左下角的一个角点上单击，拖动它绕原始位置做小小的圆周运动，你会注重到动态辅助线出现了，随着角点的转动，它不断的动态显示角度和距离值的提示。继续下面的操作。

3. 停止圆周运动，拖动角点到附件的一个捕捉点，缓缓沿着动态辅助线的提示路径移动，你会发现，光标如同有磁性一般，吸附在路径上，且不住的显示从你拖动的当前点到目标点的相对角度，距离等等，。

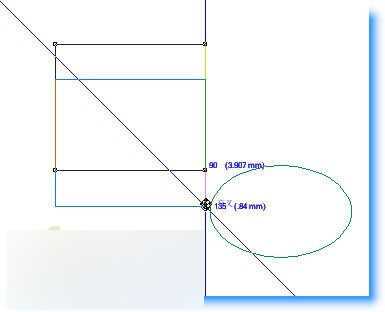

4. 创建第二个对象——绘制一个椭圆，拖动矩形的同一角点到椭圆的左下方，注重到另一条动态辅助线出现，并且提示椭圆上捕捉点到矩形角点的距离和角度。

即使你刚刚绘制了一条直线曲线，或者标准的几何图形，而未离开此工具时，也会看到动态辅助线的反馈出现，它会计算从最后一个节点到你当前光标的相对距离和角度。

假如你曾经绘制过两条有一定夹角的线段，也许你想在矩形的中心或者角点上绘制一个圆，也许要从当前线段的末端为起点绘制其他图形……这时，你就会发现动态辅助线功能是多么的方便和有用。

动态辅助线十分便捷好用，用它和动态捕捉配合使用，一个提示一个捕捉，堪称双剑合璧。

以上就是CorelDRAW12动态捕捉和动态辅助线功能详解，大家学会了吗？希望能对大家有所帮助！
