　　这是一篇新写的教程，首发Blueidea，最近很忙，这篇教程写好后也搁置两三天了，不过由于之前已经整理好了，发上来也只是Copy Paste的事情 ^_^

　　使用Fireworks（以下简称FW）进行图标设计主要要留意两点：

　　一是FW专注于web设计，不适合创造一些过于复杂的PS效果，请期待FW CS5的PS滤镜；

　　二是FW的编辑方式类似于AI，如果您习惯于工作在PS类的像素着色环境下，请华丽的飘过。

　　接下来进入正题，我们拿一个比较标准的图标来临摹做说明，这样可以方便您理解。

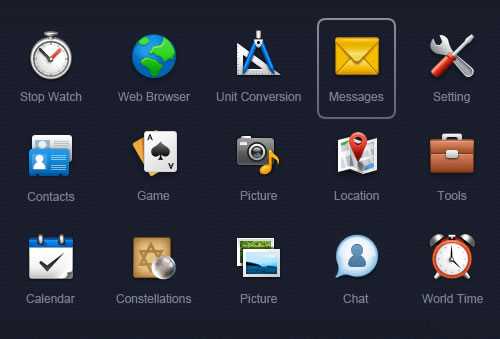

　　下图是国内知名的eico design所创作的一套图标，我们要临摹的对象就是图中被框住的信封图标。事先说明一下，因为教程的主题，我们会对这个图标加入一些细节，因此我们的最终临摹结果会与原图不太一样。

Step 01

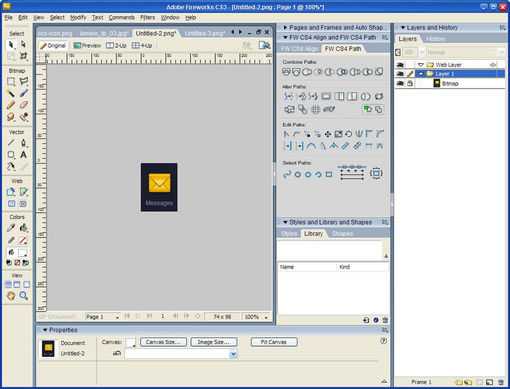

　　把需要临摹的图标剪下来作为参考，锁定图层。我这里FW的路径面板是从Fireworks CS4中提取的，不过对接下来的操作都无影响，因为我使用的全是CS3包含的功能。

Step 02

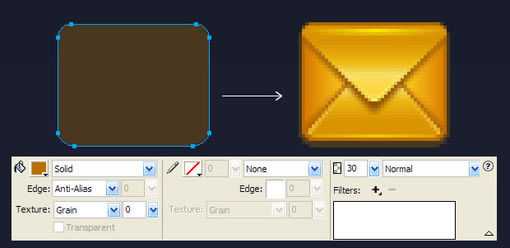

　　用Rounded Rectangle工具画出一个和样图相仿的圆角矩形，使用四个圆角控制点调节好圆角的半径，然后按下Ctrl+Shift+G把图形打散。　　随后把第一个圆角矩形复制一份，用白色箭头工具往四个方向移动一像素，制作出如图所示的两个圆角矩形（注意用白箭头处理好圆角处的八个节点，它们是要对齐的）。

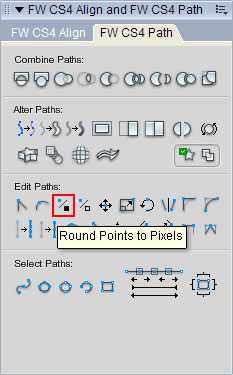

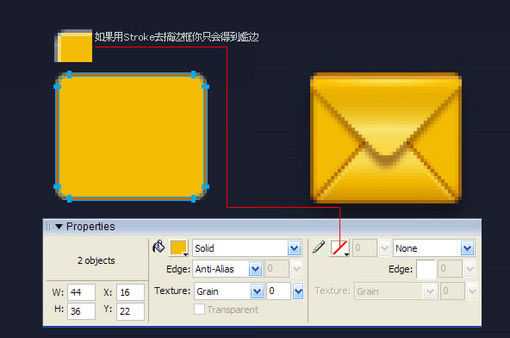

　　我们不能用Stroke去给矩形加外边框，因为虚边会把你给搞死。如果你用Rounded Rectangle工具画出来的圆角矩形已经出现了非Stroke虚边，那就把节点打散后，用黑色箭头工具选中那个Path，点击路径面板的Round Points to Pixels把路径的所有节点归位到像素交点（也可以用白色箭头工具选中某个节点单独进行归位）。

Step 03

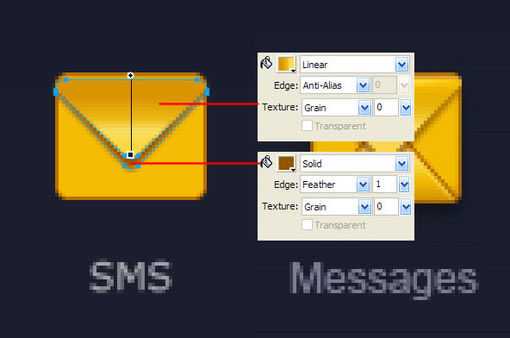

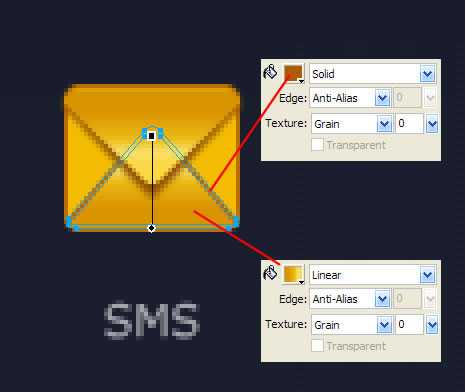

　　把大的圆角矩形复制一份放到最顶层，用白色箭头配合Shift+方向键得到一个倒三角，随即复制一份，上面的倒三角用Linear填充渐变；下面的倒三角实心填充褐色，并设置1px羽化。

Step 04

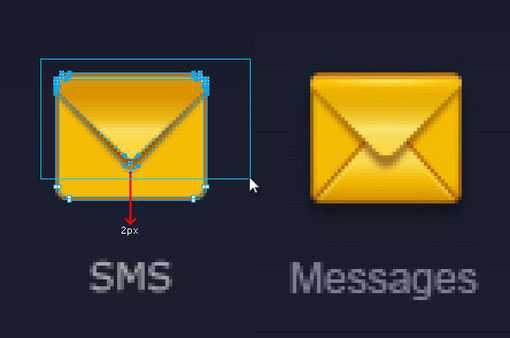

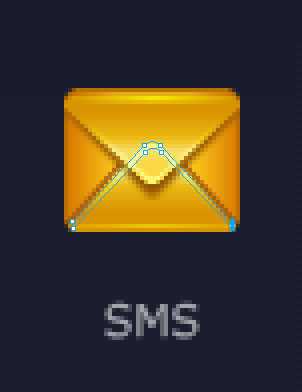

　　用白色箭头选中途中所示那些节点，然后用键盘的方向键往下挪两个像素，这样使信封看起来长一点（因为这里单个图标不受整体风格约束）。

Step 05

　　把之前画的渐变填充倒三角作垂直翻转，复制一份摆放好，它们的位置关系如下图所示。两个倒三角上下相隔1px多一点。可以用白色箭头工具选择深褐色倒三角上方的四个节点，以鼠标拖动的方式配合辅助线挪动把节点往上挪0.3~0.5个像素，这样可以让深褐色的先显得不那么虚（再一次重申，尽早打消用Stroke作边线的念头，这里不是photoshop）。

Step 06

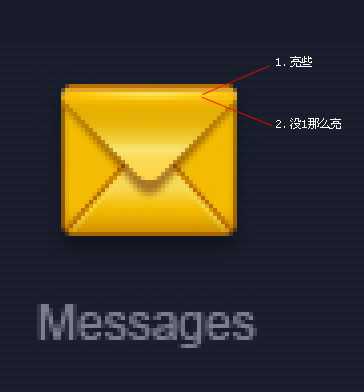

　　留意样图的图标上方有一道高光，而且不是常见的单像素放射高光（大约为两个像素的高光处上面的1px高光要亮于下面的1px），因此可以考虑用Ellipse这种椭圆形的放射性填充达到这种效果。

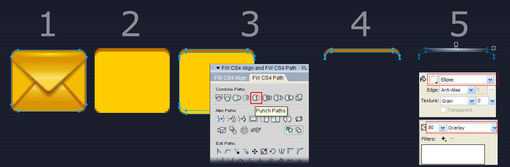

　　我们选中并复制最底的圆角矩形两次，移动位置后得到两个上下相隔2px的圆角矩形，用两个矩形路径相减的方法得到一个新的路径，对其进行Ellipse填充（白色0-100透明度），最后把这个高光路径的叠加方式设置为Overlay。

Step 07

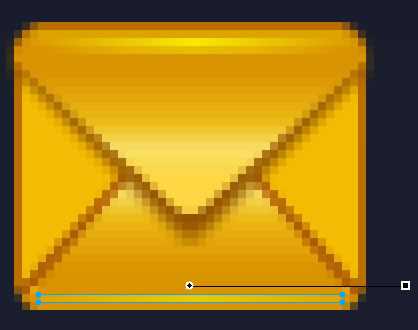

　　底部加个1px高光。

Step 08

　　现在的结果如下图，先歇一会儿，喝口茶，接下来我们进行细节的添加。

Step 09

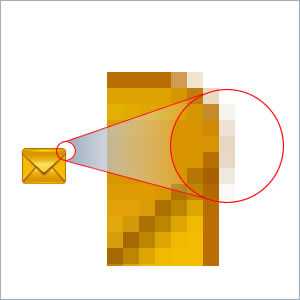

　　暂时把背景改成白色，我们可以看到之前一个倒三角因为使用了羽化，有一些像素从信封两边溢出了一点。

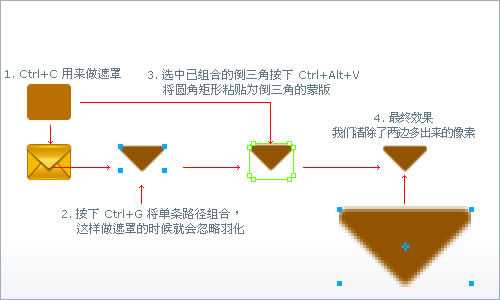

　　这里有两种方法可以对这些像素进行处理，一是Flatten为Bitmap，二是保留路径的前提下做遮罩，我偏向于后者，因为这样保留了路径，以后如有需要可以进行再编辑，操作如下图所示：

Step 10

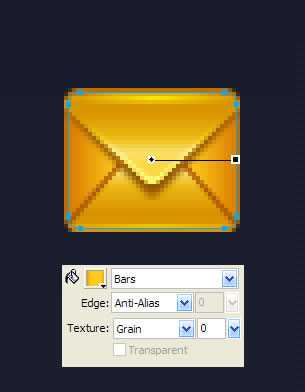

　　我们回到深色背景，有没有感觉到信封的两边显得有点平？我们用一个Bars或者Radial填充来加点效果上去。

Step 11

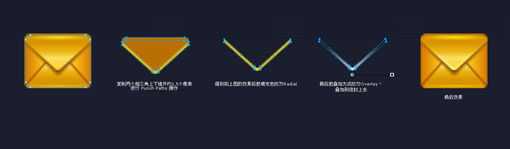

　　接下来为信封的上下三角形加单像素高光，因为之前已经反复讲过路径相减（Punch Path，您可以在Modify – Combine Paths菜单下找到它）的操作，这里不再作说明，如下图：

Step 12

　　同理给下面的三角形加高光。

Step 13

　　因为背景是比较深的颜色，我们可以考虑加个发光。这里我们不去用FW的投影或发光滤镜，还是用Path，为什么？因为比较好控制，个人喜好吧。我们可以做一个比信封底层的圆角矩形上下左右多1px的新圆角矩形，不羽化，透明度30。

Step 14

　　再在加一道1px高光在下面。

Step 15

　　至此图标基本完成，下面进入润色阶段。我们把所有图层全选“复制”一份，然后迅速按下Ctrl+Alt +Shift+Z把图层平面化为位图，然后设置叠加方式为Overlay，透明度60，这样就会发现图标的饱和度、对比度被提高了，这是我个人比较喜欢的快速润色的方法，但并非任何时候都适用，某些时候你必须手动用FW自带的滤镜去调曲线、对比度、饱和度等参数。
