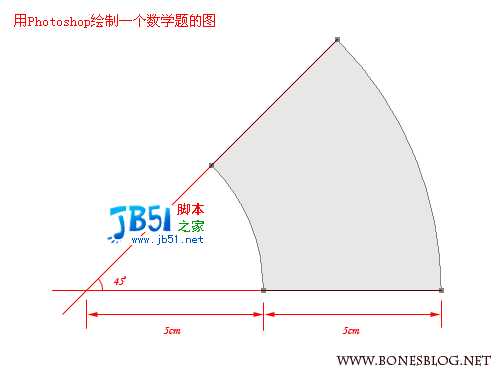

写在前面的话:对于Photoshop精确画图的能力以前也没有去想过,只是在Blueidea看到有人问如何在Photoshop中画一个精确的45°角的扇形,所以有感而发,自己试了试,发现用这个这来作为路径组合使用的教程。记录在这里,希望对在Photoshop中使用路径很茫然的朋友一些帮助。

  Photoshop路径巧绘几何试卷45度角

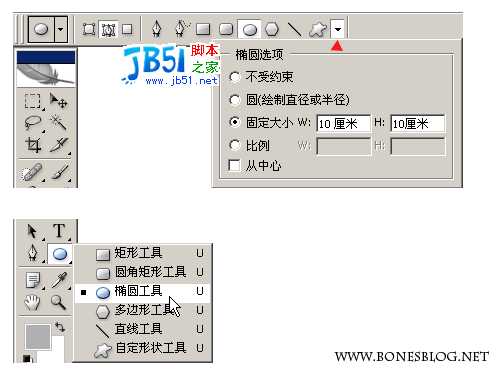

  选择Photoshop工具箱中的椭圆工具,在工具选项栏中设定如下图所示(注意这里选择的是“路径”按钮选项)

  Photoshop路径巧绘几何试卷45度角

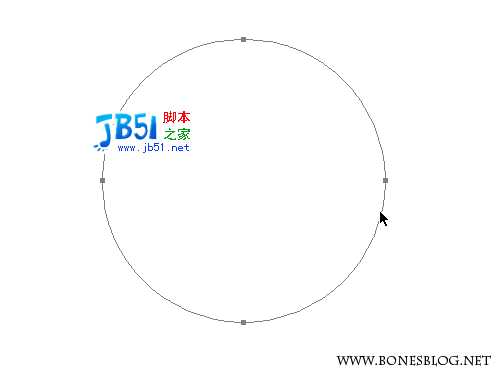

  在画布上单击,就会得到一个10cm×10cm的正圆形路径

  Photoshop路径巧绘几何试卷45度角

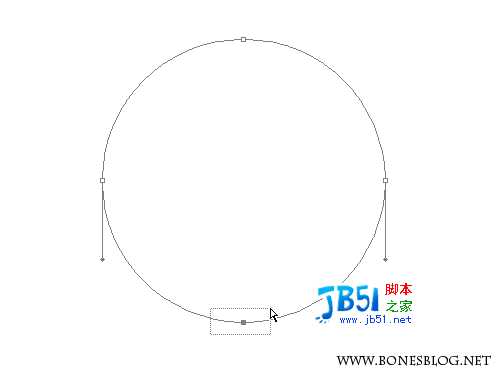

  在工具箱中选择直接选择工具(白色箭头),将最底端的锚点选中

  Photoshop路径巧绘几何试卷45度角

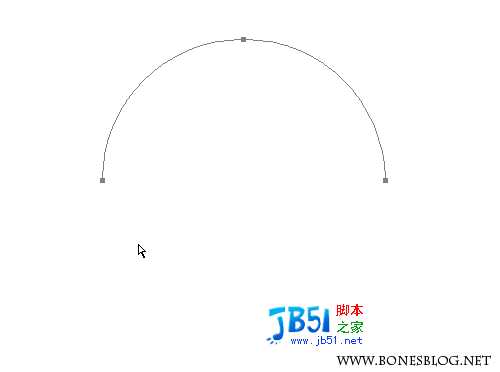

  按下“DEL”键,将这个锚点删除

  Photoshop路径巧绘几何试卷45度角

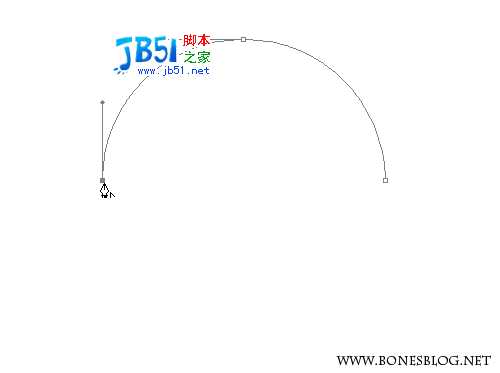

  在工具箱中选择钢笔工具,将光标移至半圆的一个开口的锚点处,按住Alt键,单击该锚点

  Photoshop路径巧绘几何试卷45度角

  移动光标至另一开口的,按住Alt键,单击该锚点。

  Photoshop路径巧绘几何试卷45度角

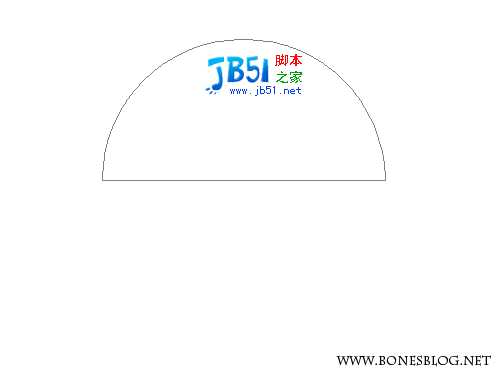

  路径将被闭合

  Photoshop路径巧绘几何试卷45度角

  使用工具箱中的路径选择工具(黑色箭头),选中半圆的路径,按住Alt键,拖动路径,此时路径被复制

  Photoshop路径巧绘几何试卷45度角

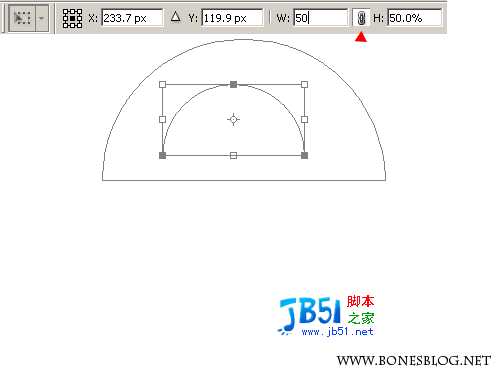

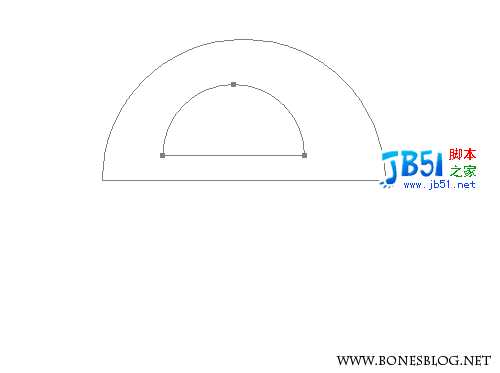

  执行Ctrl+T(自由变换)命令,将路径缩小为50%

  注意选中图中红色箭头标注的链接按钮

  Photoshop路径巧绘几何试卷45度角

  按下回车键,确定变形。

  Photoshop路径巧绘几何试卷45度角

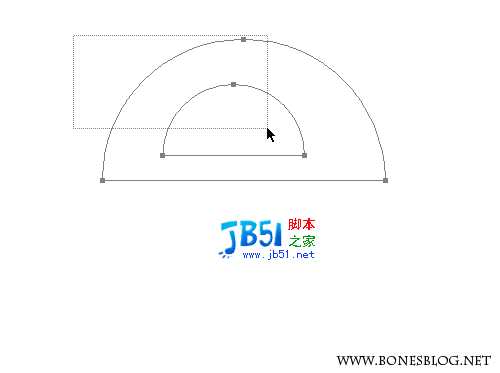

  使用路径选择工具将两个路径都选中

  Photoshop路径巧绘几何试卷45度角

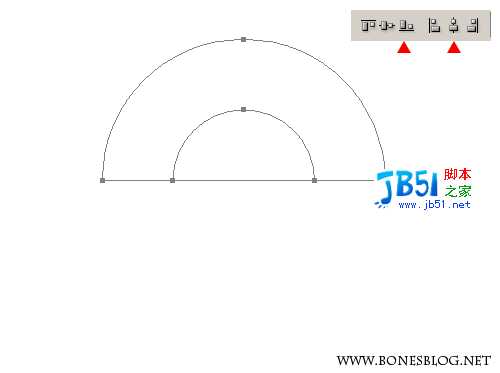

  在工具选项栏中,单击图中的两个按钮各一次。对齐这两个形状如下图所示

  Photoshop路径巧绘几何试卷45度角

  将路径调板打开,此时路径调板中的缩略图中所示的图为灰色和白色的显示,灰色表示路径意外的位置,而白色表示路径以内的形状。

  Photoshop路径巧绘几何试卷45度角

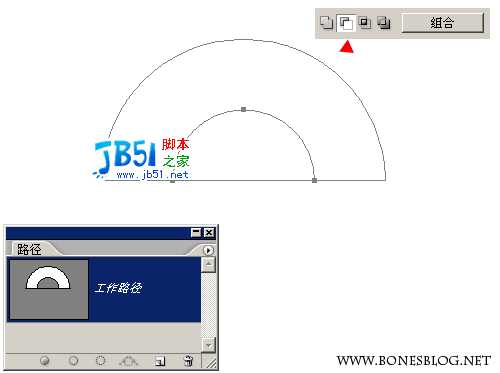

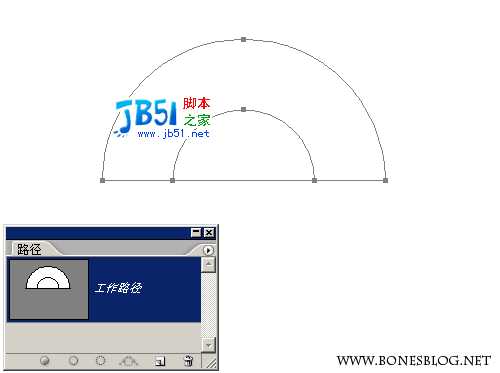

  使用路径选择工具,只选择内半圆,并将工具选项栏中的按钮改为“从形状区域减去”按钮,此时缩略图将发生变换,大半圆的内部被减去了一个小半圆的形状

  Photoshop路径巧绘几何试卷45度角

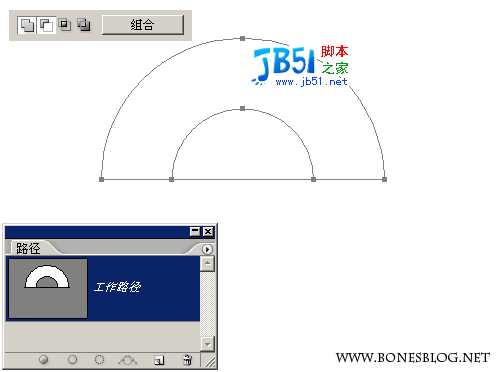

  此时,再将两个路径同时选中,这个时候,组合按钮前有两个按钮被选中,这就表示这两个形状将会产生一个复杂的形状

  Photoshop路径巧绘几何试卷45度角

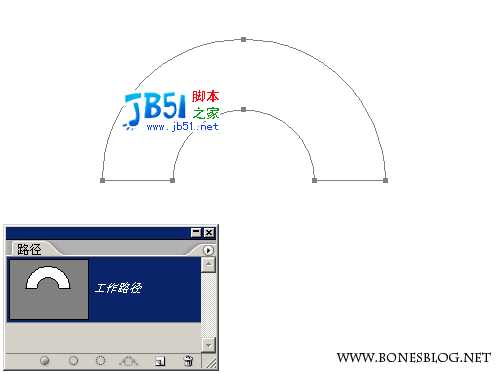

  单击工具选项栏中的“组合”按钮,两条路径将被组合了在一起

  Photoshop路径巧绘几何试卷45度角

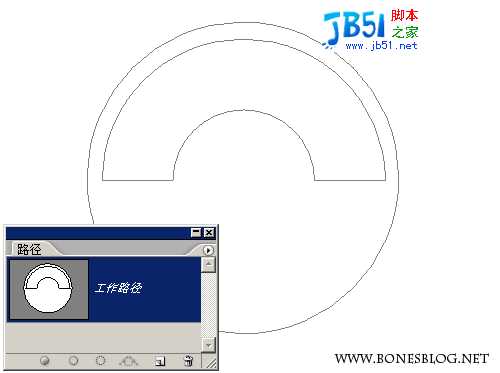

  使用前面描述的方法绘制一个11CM×11CM的圆形

  Photoshop路径巧绘几何试卷45度角

  再将其变为半圆的形状

  Photoshop路径巧绘几何试卷45度角

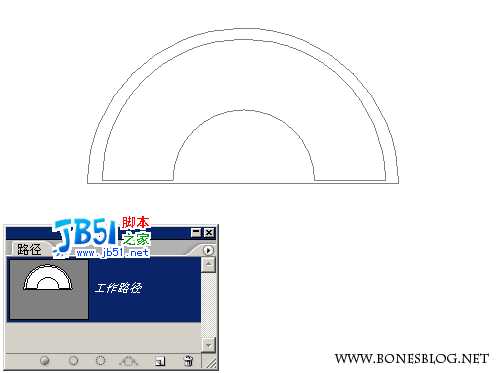

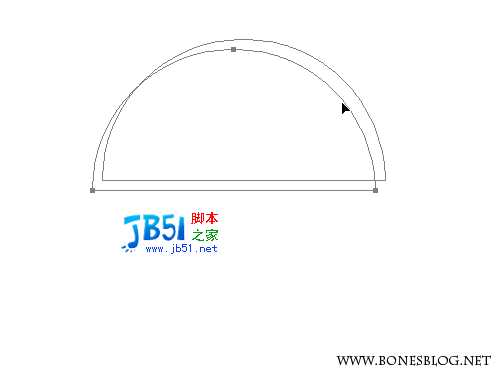

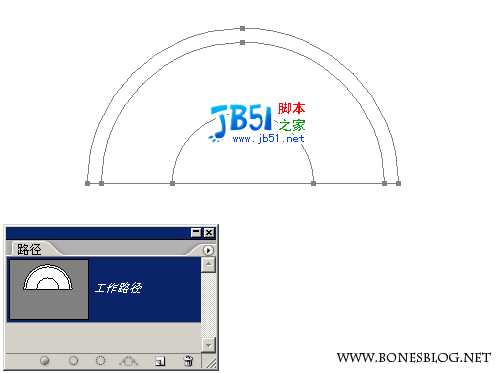

  将这两组路径进行对齐

  Photoshop路径巧绘几何试卷45度角

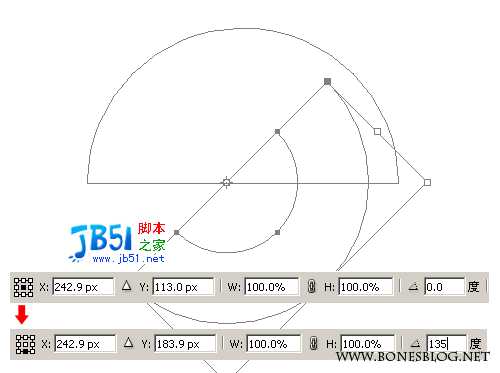

  使用路径选择工具,将里面的路径选中,按下Ctrl+T(自由变换)命令,旋转135°角

  注意:在这里需要将选中的中心点往下意(红色箭头位置表示)

  Photoshop路径巧绘几何试卷45度角

  按下回车键,确认变换。

  Photoshop路径巧绘几何试卷45度角

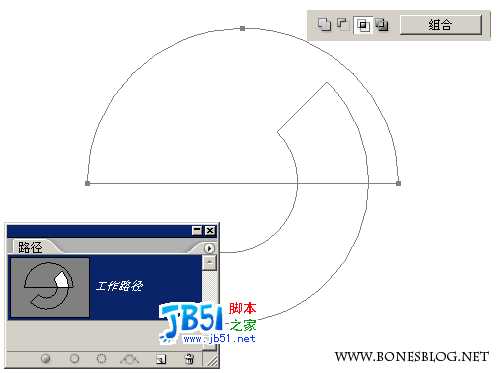

  使用路径选择工具,将外部的半圆选中。并在工具选项栏中将其设定为“交叉形状区域”按钮

  注意:如果不知道用那个按钮,可以通过试验,在路径调板的缩略图能变成下图中所示的形状,即认为选对了按钮

  Photoshop路径巧绘几何试卷45度角

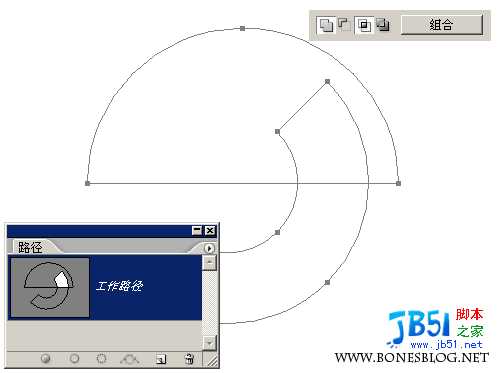

  将两个路径一并选中

  Photoshop路径巧绘几何试卷45度角

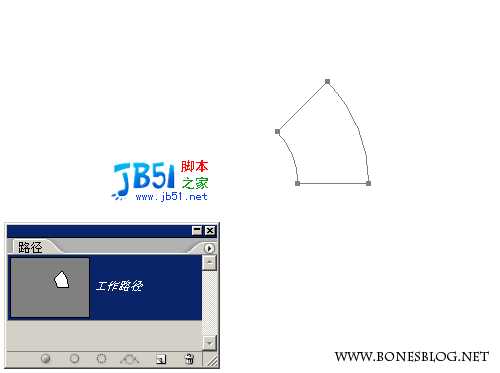

  单击“组合”按钮,即可完成这个精确的扇形的制作。

  Photoshop路径巧绘几何试卷45度角
